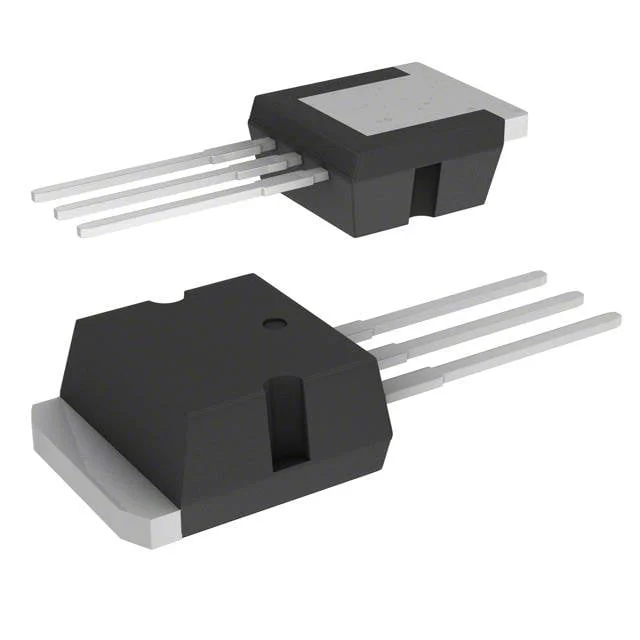

30CTQ050-1
DIODE SCHOTTKY 50V 15A TO262
- Üretici
- SMC Diode Solutions
- Paket/Kılıf
- TO-262-3 Long Leads
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- 30CTQ050
30CTQ050-1 Hakkında
30CTQ050-1, SMC Diode Solutions tarafından üretilen Schottky doğrultucu diyot dizisidir. TO-262-3 pakete (I²Pak) sahip bu bileşen, 15A ortalama doğrultulmuş akım ve 50V ters gerilim değerlerinde çalışır. Forward voltaj 15A'de 620mV'dur. 1mA ters kaçak akımı ile düşük sızıntı karakteristiğine sahiptir. Fast recovery özelliği sayesinde 500ns'nin altında anahtarlanma hızına ulaşır. -55°C ile 175°C arasında çalışan bu diyot, güç kaynakları, ters akım koruması, AC/DC dönüştürücüler ve yüksek akımlu uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 15A |
| Current - Reverse Leakage @ Vr | 1 mA @ 50 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | TO-262-3 Long Leads, I²Pak, TO-262AA |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-262 |
| Voltage - DC Reverse (Vr) (Max) | 50 V |
| Voltage - Forward (Vf) (Max) @ If | 620 mV @ 15 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
