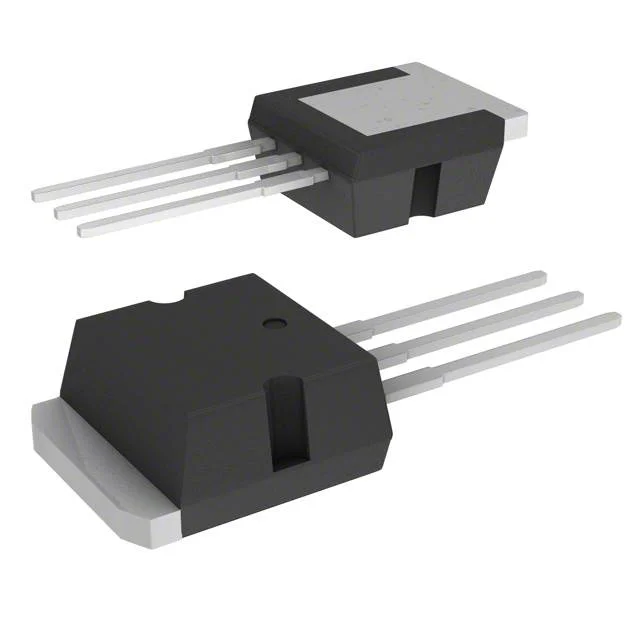

30CTQ040-1
DIODE SCHOTTKY 40V 15A TO262
- Üretici
- SMC Diode Solutions
- Paket/Kılıf
- TO-262-3 Long Leads
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- 30CTQ040
30CTQ040-1 Hakkında
30CTQ040-1, SMC Diode Solutions tarafından üretilen 40V 15A rated Schottky diyot çiftidir. TO-262-3 paketinde sunulan bu komponent, Common Cathode konfigürasyonunda iki diyot içerir. 620 mV maksimum forward voltage düşüşü ile yüksek hızlı doğrultma uygulamalarına uygundur. Fast recovery özelliği (≤500ns) ile güç kaynakları, inverter devreleri, AC-DC dönüştürücüler ve yüksek frekanslı anahtarlama uygulamalarında kullanılır. -55°C ile 175°C arasında çalışma sıcaklığı aralığında güvenli işletme sağlar. Through-hole montaj tipi ile PCB'ye doğrudan lehimlenerek kullanılan endüstriyel ve tüketici elektroniği uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 15A |
| Current - Reverse Leakage @ Vr | 1 mA @ 40 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | TO-262-3 Long Leads, I²Pak, TO-262AA |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-262 |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 620 mV @ 15 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
