Diyotlar - Doğrultucular - Diziler

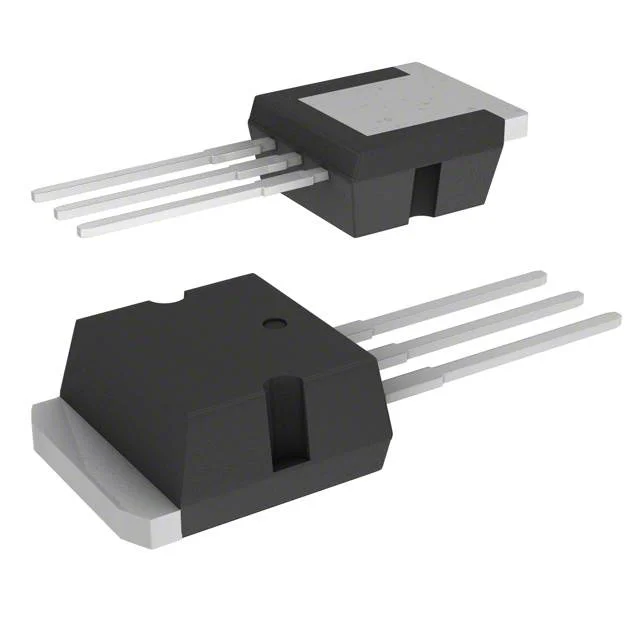

30CTQ035-1
DIODE SCHOTTKY 35V 15A TO262
- Üretici
- SMC Diode Solutions
- Paket/Kılıf
- TO-262-3 Long Leads
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- 30CTQ035
30CTQ035-1 Hakkında
30CTQ035-1, SMC Diode Solutions tarafından üretilen 35V rated Schottky diyot dizisidir. TO-262 paketinde sunulan bu komponent, ortak katot (Common Cathode) konfigürasyonunda iki diyot içerir. 15A ortalama doğrultulmuş akım kapasitesi ve 620mV (15A'de) forward voltajı ile düşük voltaj düşüş uygulamalarına uygundur. 500ns'den daha hızlı recovery time özelliği ve -55°C ile 175°C arasında çalışma sıcaklık aralığı, güç kaynakları, invertörler, motor kontrol devreleri ve anahtarlama uygulamalarında kullanılmaktadır. Through-hole montajı ile PCB'ye direkt lehimleme yapılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 15A |
| Current - Reverse Leakage @ Vr | 1 mA @ 35 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | TO-262-3 Long Leads, I²Pak, TO-262AA |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-262 |
| Voltage - DC Reverse (Vr) (Max) | 35 V |
| Voltage - Forward (Vf) (Max) @ If | 620 mV @ 15 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
