Transistörler - Bipolar (BJT) - Tekil

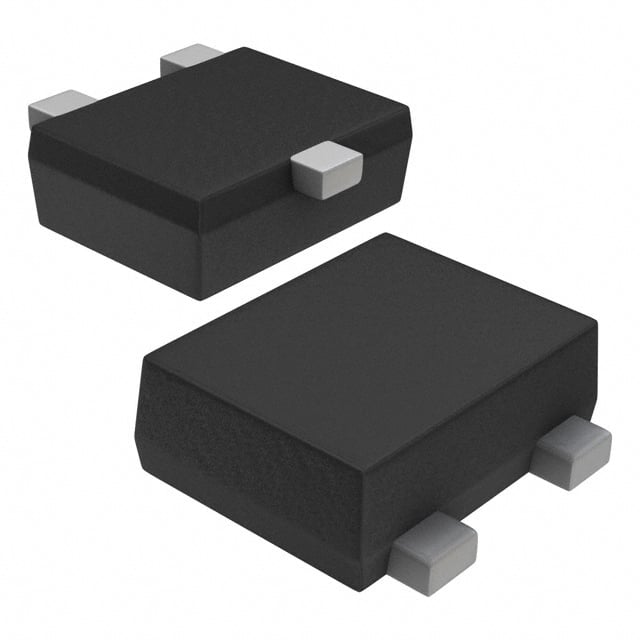

30C02MH-TL-H
TRANS NPN 30V 0.7A MCPH3
30C02MH-TL-H Hakkında
30C02MH-TL-H, onsemi tarafından üretilen NPN bipolar junction transistör (BJT) olup, düşük sinyal amplifikasyon ve anahtarlama uygulamaları için tasarlanmıştır. 30V maksimum collector-emitter gerilimi ile 700mA collector akımını kaldırabilir. 540MHz transition frequency özellikleri sayesinde orta frekans uygulamalarında kullanılabilir. 600mW maksimum güç dissipasyonu ile sınırlandırılmıştır. SC-70 (SOT-323) yüzey montaj paketinde sunulan bu transistör, 150°C çalışma sıcaklığına kadar dayanabilir. Audio amplifikatörler, RF devreler, anahtarlama uygulamaları ve genel sinyal işleme devrelerinde uygulanır. Minimum DC akım kazancı (hFE) 300'dür (50mA, 2V şartlarında). Düşük doyum gerilimi (190mV @ 10mA, 200mA) ile hızlı komütasyon sağlar. Küçük boyutlu ve kompakt tasarımı nedeniyle yoğun devrelerde tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 700 mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 300 @ 50mA, 2V |
| Frequency - Transition | 540MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SC-70, SOT-323 |
| Part Status | Obsolete |
| Power - Max | 600 mW |
| Supplier Device Package | 3-MCPH |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 190mV @ 10mA, 200mA |
| Voltage - Collector Emitter Breakdown (Max) | 30 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
