Diyotlar - Doğrultucular - Diziler

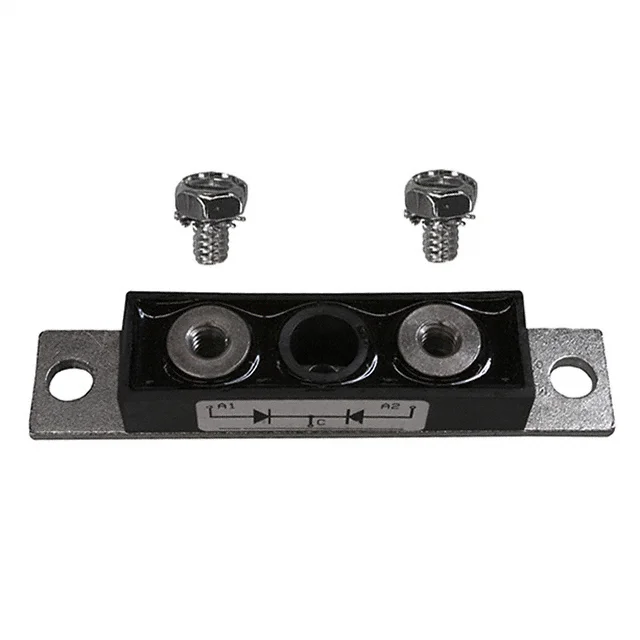

303CNQ080
DIODE MODULE 80V 300A TO244AB
- Üretici
- Vishay
- Paket/Kılıf
- PRM4
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- 303CNQ080
303CNQ080 Hakkında
Vishay 303CNQ080, 80V 300A kapasiteli TO-244AB paketinde Schottky diyot modülüdür. 1 pair common cathode konfigürasyonunda tasarlanmış bu komponent, doğrultma uygulamalarında kullanılmaktadır. 300A ortalama doğrultulmuş akım ve 1.09V forward voltaj ile yüksek akım uygulamalarında tercih edilir. Fast recovery özelliği (≤500ns) sayesinde anahtarlama hızı yüksek güç kaynakları, invertörler ve konvertörlerde yer almaktadır. -55°C ile +175°C arasında çalışma sıcaklığı aralığına sahiptir. TO-244AB chassis mount paketlemesi ile endüstriyel uygulamalarında montaj kolaylığı sağlar. Ürün üretimi durdurulmuş (obsolete) olup yerinde alternatif komponent önerilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 300A |
| Current - Reverse Leakage @ Vr | 4.5 mA @ 80 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | TO-244AB |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-244AB |
| Voltage - DC Reverse (Vr) (Max) | 80 V |
| Voltage - Forward (Vf) (Max) @ If | 1.09 V @ 300 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
