Diyotlar - Doğrultucular - Diziler

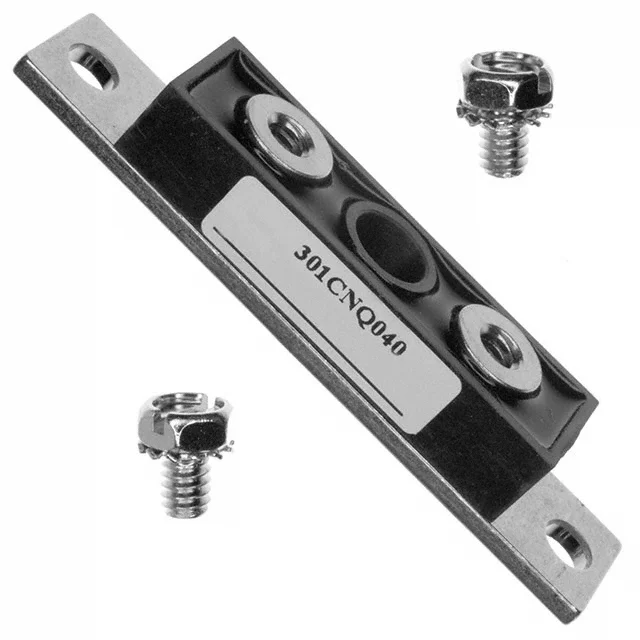

301CNQ040
DIODE MODULE 40V 300A TO244AB
- Üretici
- Vishay
- Paket/Kılıf
- PRM4
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- 301CNQ040
301CNQ040 Hakkında
Vishay tarafından üretilen 301CNQ040, 40V 300A kapasiteli Schottky diyot modülüdür. TO-244AB paketinde sunulan bu komponent, yüksek akım doğrultma uygulamalarında kullanılmaktadır. 1 Pair Common Cathode konfigürasyonuna sahip olan diyot, hızlı iyileşme (fast recovery) özelliği ile dikkat çekmektedir. Ortalama doğrultulmuş akımı diyot başına 300A olup, maksimum ileriye doğru gerilim 300A'de 900mV'tur. -55°C ile 175°C arasında çalışma sıcaklığına sahiptir. Güç kaynakları, motorlar ve endüstriyel doğrultma devreleri gibi uygulamalarda tercih edilir. Ürün halen üretimde olmadığından stok kontrol önemlidir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 300A |
| Current - Reverse Leakage @ Vr | 10 mA @ 40 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | TO-244AB |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-244AB |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 900 mV @ 300 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
