Diyotlar - Doğrultucular - Diziler
301CNQ035

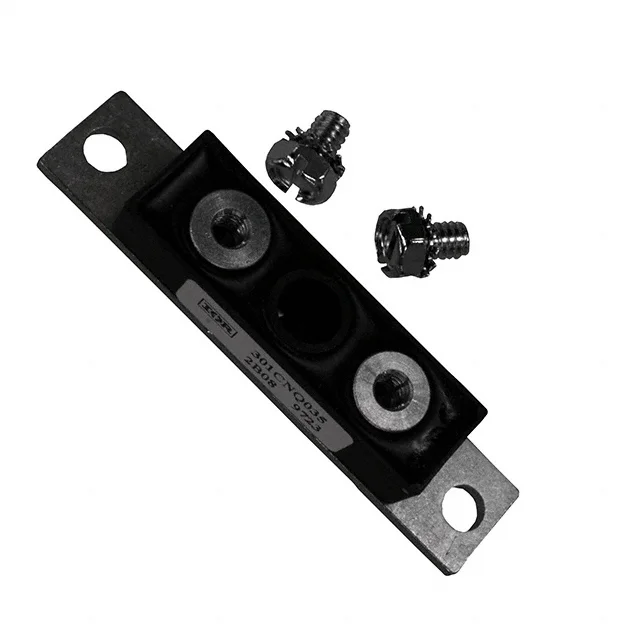

DIODE MODULE 35V 300A TO244AB
- Üretici
- Vishay
- Paket/Kılıf
- PRM4
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- 301CNQ035
301CNQ035 Hakkında
301CNQ035, Vishay tarafından üretilen TO-244AB paketli Schottky diyot modülüdür. 35V DC ters voltaj ve 300A ortalama doğrultulanmış akım kapasitesine sahiptir. 1 Pair Common Cathode konfigürasyonu ile tasarlanmış bu komponent, Fast Recovery özelliği (≤500ns) sayesinde yüksek frekans uygulamalarında kullanılabilir. 900mV maksimum forward voltajı ile düşük enerji kaybı sağlar. Geniş işletme sıcaklık aralığı (-55°C ~ 175°C) endüstriyel uygulamalarda güvenilir çalışma sunar. Chassis mount yapısı ile güç kaynakları, inverters, kaynak makineleri ve diğer doğrultma uygulamalarında kullanılan bu bileşen obsolete durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 300A |
| Current - Reverse Leakage @ Vr | 10 mA @ 35 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | TO-244AB |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-244AB |
| Voltage - DC Reverse (Vr) (Max) | 35 V |
| Voltage - Forward (Vf) (Max) @ If | 900 mV @ 300 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
