Transistörler - Bipolar (BJT) - Tekil

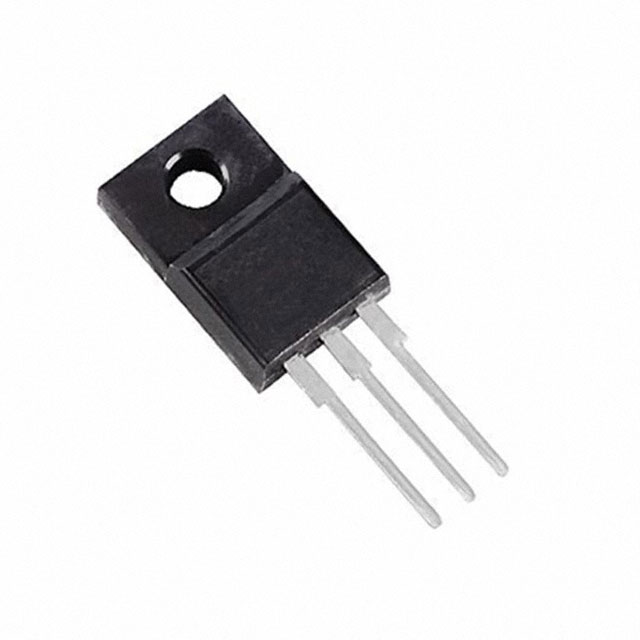

2STP535FP
TRANS NPN DARL 180V 8A TO-220FP
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-220-3 Full Pack
- Seri / Aile Numarası
- 2STP535
2STP535FP Hakkında
2STP535FP, STMicroelectronics tarafından üretilen NPN Darlington transistörüdür. 180V collector-emitter breakdown voltajı ve 8A maksimum collector akımı ile yüksek akım uygulamalarında kullanılır. 1000 minimum DC current gain (hFE) değeri ile güç yönetimi ve motor sürücü devreleri gibi uygulamalarda tercih edilir. 37W maksimum güç dissipasyon kapasitesi ve 2.5V saturation voltajı ile verimli anahtar (switch) görevi yapar. Through-hole montaj tipi TO-220-3 paketinde sunulmaktadır. Sanayi, enerji dönüştürme ve kontrol sistemlerinde yaygın olarak uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 8 A |
| Current - Collector Cutoff (Max) | 50µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 1000 @ 3A, 4V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-220-3 Full Pack |
| Part Status | Active |
| Power - Max | 37 W |
| Supplier Device Package | TO-220FP |
| Transistor Type | NPN - Darlington |
| Vce Saturation (Max) @ Ib, Ic | 2.5V @ 80mA, 8A |
| Voltage - Collector Emitter Breakdown (Max) | 180 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
