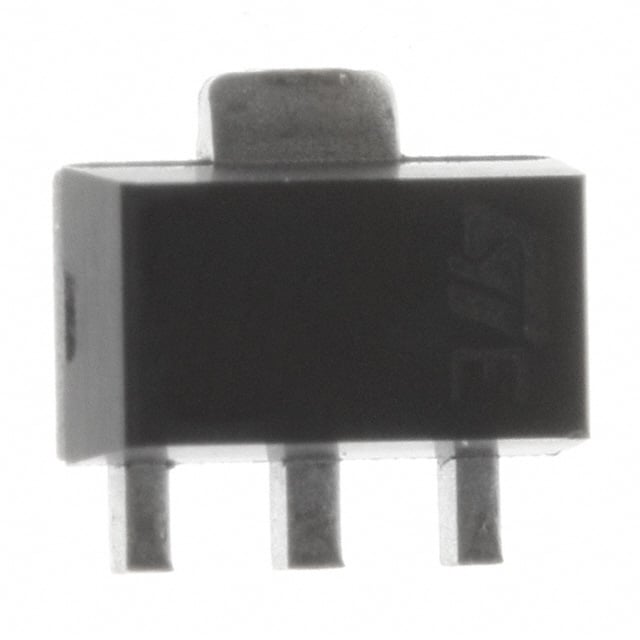

Transistörler - Bipolar (BJT) - Tekil
2STF2550
TRANS PNP 50V 5A SOT 89
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-243AA
- Seri / Aile Numarası
- 2STF2550
2STF2550 Hakkında
2STF2550, STMicroelectronics tarafından üretilen yüksek akım kapasiteli PNP bipolar junction transistörüdür. 50V kolektör-emitter breakdown voltajı ve 5A maksimum kolektör akımı ile güç uygulamalarında kullanılmak üzere tasarlanmıştır. 110 minimum DC akım kazancı (hFE) ile sinyal anahtarlaması ve amplifikasyon görevlerini yerine getirir. 550mV maksimum doyum voltajı, düşük güç kaybı sağlayan saturasyon özelliği sunar. Çıkık monte tipi SOT-89 paketi kompakt PCB tasarımlarına uygundur. -150°C işletme sıcaklığı aralığında çalışabilen komponent, endüstriyel kontrol, motor sürücü, güç yönetimi ve LED anahtarlama uygulamalarında tercih edilir. Maksimum 1.4W güç dağılımı ile termal yönetim gereksinimleri minimize edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 5 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 110 @ 2A, 2V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-243AA |
| Part Status | Active |
| Power - Max | 1.4 W |
| Supplier Device Package | SOT-89-3 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 550mV @ 300mA, 3A |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
