Transistörler - Bipolar (BJT) - Tekil

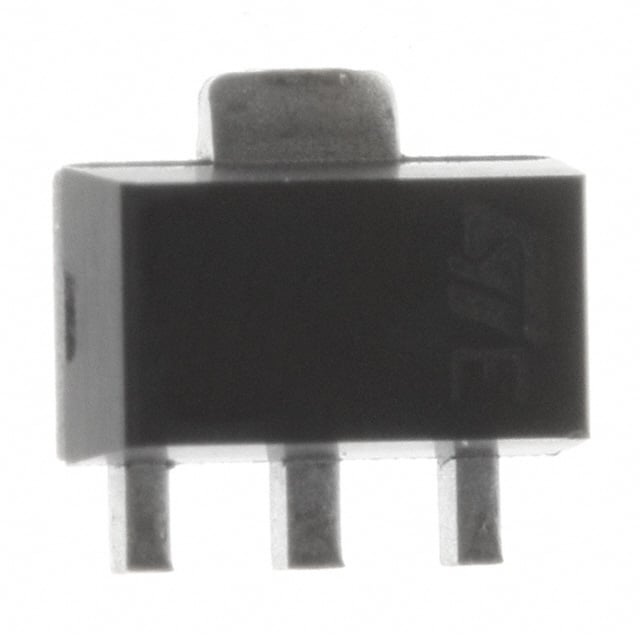

2STF2360
TRANS PNP 60V 3A SOT-89
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-243AA
- Seri / Aile Numarası
- 2STF2360
2STF2360 Hakkında
2STF2360, STMicroelectronics tarafından üretilen PNP tipinde bir bipolar junction transistör (BJT) olup, TO-243AA (SOT-89-3) yüzey montaj paketinde sunulmaktadır. Maksimum 3A kolektör akımı ve 60V kolay-emitter gerilimi özellikleriyle, 150°C'ye kadar çalışabilmektedir. 130MHz transistion frequency ile orta frekans uygulamalarında kullanılabilir. Vce doyum gerilimi 500mV ve minimum 160 DC akım kazancı (hFE @ 1A, 2V) özellikleri taşımaktadır. Maksimum 1.4W güç tüketimi ile, ses amplifikaları, aydınlatma kontrol devreleri, motor sürücüleri ve genel anahtarlama uygulamalarında tercih edilebilir. Düşük kolektör kesme akımı (ICBO = 100nA) özelliği ile gürültü seviyesi düşüktür.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 3 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 160 @ 1A, 2V |
| Frequency - Transition | 130MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-243AA |
| Part Status | Active |
| Power - Max | 1.4 W |
| Supplier Device Package | SOT-89-3 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 150mA, 3A |
| Voltage - Collector Emitter Breakdown (Max) | 60 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
