Transistörler - Bipolar (BJT) - Tekil

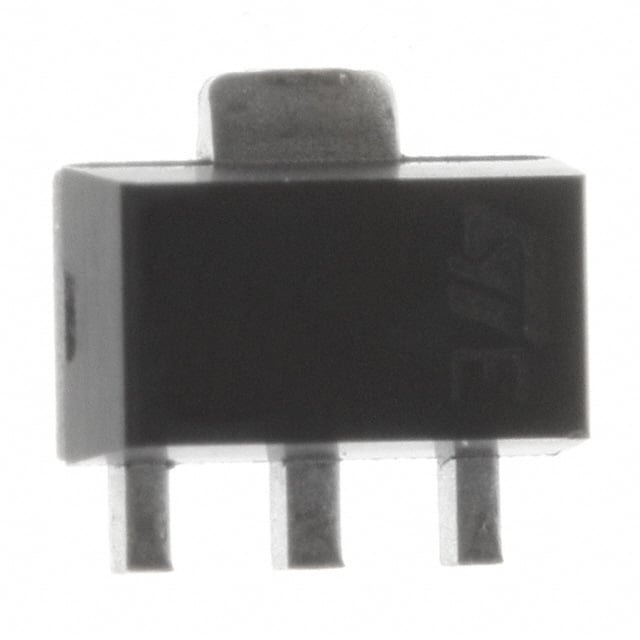

2STF2340
TRANS PNP 40V 3A SOT-89
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-243AA
- Seri / Aile Numarası
- 2STF2340
2STF2340 Hakkında
2STF2340, STMicroelectronics tarafından üretilen PNP tipi bipolar junction transistördür (BJT). 40V maksimum Vce değeri ile 3A'e kadar kollektor akımını anahtarlamaya ve amplifikasyona uygundur. DC akım kazancı (hFE) 1A/2V koşullarında minimum 180'dir. Transistör, düşük güç uygulamalarında ve orta frekanslı anahtarlama devrelerinde kullanılır. Surface mount SOT-89-3 paketinde gelmektedir ve maksimum 150°C junction sıcaklığında çalışabilir. Saturasyon voltajı 350mV ve transition frekansı 100MHz'dir. Eski üretim (obsolete) olmasına rağmen, stok uygulamalar ve bakım projelerinde bulunabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 3 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 180 @ 1A, 2V |
| Frequency - Transition | 100MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-243AA |
| Part Status | Obsolete |
| Power - Max | 1.4 W |
| Supplier Device Package | SOT-89-3 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 350mV @ 150mA, 3A |
| Voltage - Collector Emitter Breakdown (Max) | 40 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
