Transistörler - Bipolar (BJT) - Tekil
2STF2280

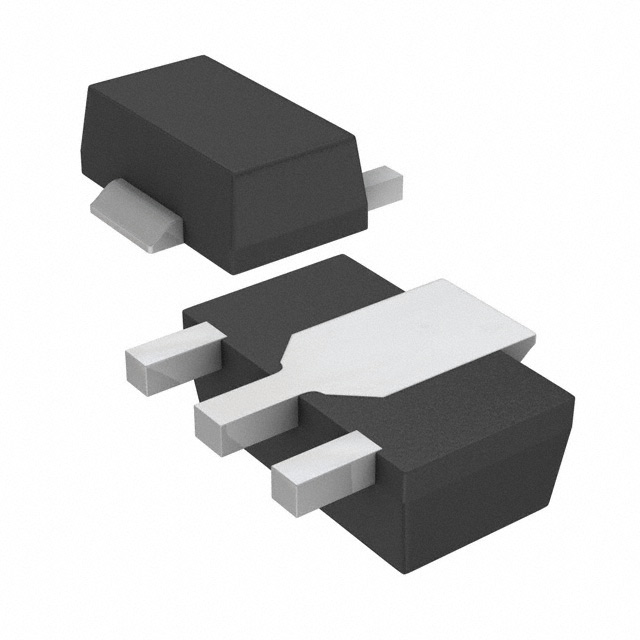

TRANS PNP 80V 2A SOT-89
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-243AA
- Seri / Aile Numarası
- 2STF2280
2STF2280 Hakkında
2STF2280, STMicroelectronics tarafından üretilen PNP tipi bipolar transistördür. 80V collector-emitter breakdown voltajı ve maksimum 2A kollektor akımı ile orta güç uygulamalarında kullanılır. 1.4W maksimum güç dağıtımı kapasitesi ve 50MHz transition frequency ile anahtarlama ve amplifikasyon devrelerinde çalışır. SOT-89 paket tipi ile kompakt tasarımlara uygun olup, -65°C ile 150°C arasında geniş çalışma sıcaklık aralığında dağıtım, LED sürücüleri, motor kontrol ve genel amaçlı anahtarlama uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 2 A |
| Current - Collector Cutoff (Max) | 1mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 140 @ 100mA, 2V |
| Frequency - Transition | 50MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 150°C (TJ) |
| Package / Case | TO-243AA |
| Part Status | Obsolete |
| Power - Max | 1.4 W |
| Supplier Device Package | SOT-89 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 100mA, 1A |
| Voltage - Collector Emitter Breakdown (Max) | 80 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
