Transistörler - Bipolar (BJT) - Tekil

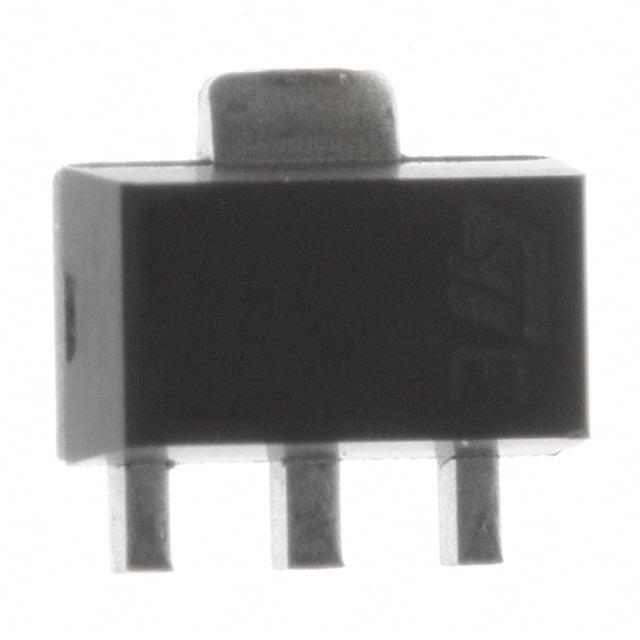

2STF2220
TRANS PNP 20V 1.5A SOT-89
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-243AA
- Seri / Aile Numarası
- 2STF2220
2STF2220 Hakkında
2STF2220, STMicroelectronics tarafından üretilen PNP tipinde bir bipolar junction transistör (BJT) olup, Surface Mount (SMD) teknolojisinde SOT-89-3 paketine sahiptir. Maksimum 1.5A kolektör akımı, 20V kırılma voltajı ve 1.4W güç disipasyon kapasitesi ile orta güç uygulamalarına uygundur. DC akım kazancı (hFE) 100mA, 2V koşullarında minimum 200 değerine sahip olup, doyum gerilimi 450mV @ 150mA, 1.5A seviyesindedir. -55°C ile +150°C çalışma sıcaklık aralığında kullanılabilen bu transistör, ses amplifikatörleri, genel amaçlı anahtarlama devreler ve düşük güçlü güç yönetimi uygulamalarında yaygın olarak kullanılır. Şu anda üretim dışı (Obsolete) olup stok tükenmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1.5 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 200 @ 100mA, 2V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-243AA |
| Part Status | Obsolete |
| Power - Max | 1.4 W |
| Supplier Device Package | SOT-89-3 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 450mV @ 150mA, 1.5A |
| Voltage - Collector Emitter Breakdown (Max) | 20 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
