Transistörler - Bipolar (BJT) - Tekil

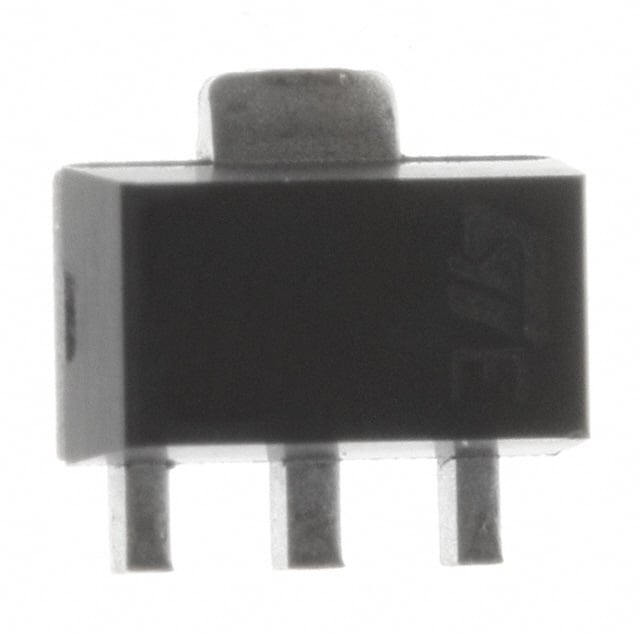

2STF1550
TRANS NPN 50V 5A SOT-89
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-243AA
- Seri / Aile Numarası
- 2STF1550
2STF1550 Hakkında
2STF1550, STMicroelectronics tarafından üretilen NPN tipi bipolar junction transistör (BJT) olup, yüksek akım uygulamaları için tasarlanmıştır. Maksimum 50V Vce darbelenme gerilimi ve 5A kollektör akımı kapasitesi ile orta güç anahtarlama ve amplifikasyon devrelerinde kullanılır. 1.4W maksimum güç dağıtımı ve 135 minimum DC akım kazancı (hFE) ile motor sürücüleri, röle kontrol devreleri, güç amplifikatörleri ve indüktif yük anahtarlaması uygulamalarında yer alır. SOT-89 yüzey montajlı paketi ile kompakt PCB tasarımlarına uygun olup, 150°C maksimum işletme sıcaklığında çalışır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 5 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 135 @ 2A, 2V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-243AA |
| Part Status | Obsolete |
| Power - Max | 1.4 W |
| Supplier Device Package | SOT-89-3 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 450mV @ 300mA, 3A |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
