Transistörler - Bipolar (BJT) - Tekil
2STF1525

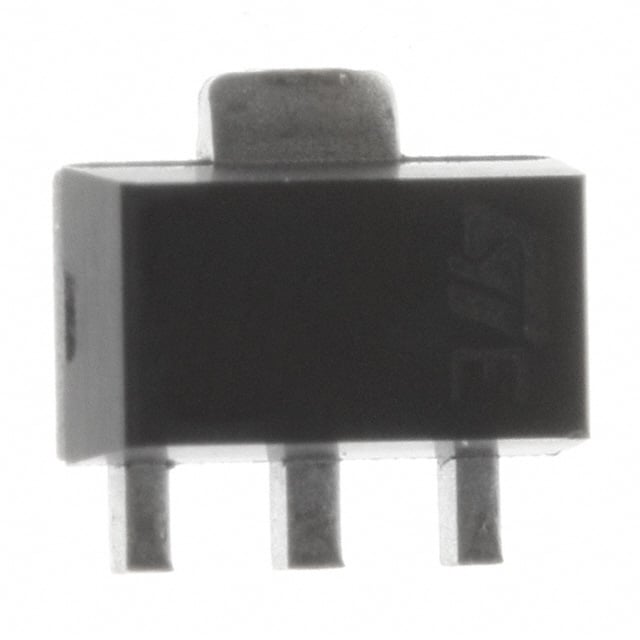

TRANS NPN 25V 5A SOT-89
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-243AA
- Seri / Aile Numarası
- 2STF1525
2STF1525 Hakkında
2STF1525, STMicroelectronics tarafından üretilen NPN tipi bipolar transistördür. Surface mount SOT-89 paketinde sunulan bu transistör, maksimum 5A kolektör akımı ve 25V çalışma gerilimi ile tasarlanmıştır. 150°C maksimum çalışma sıcaklığında 1.4W güç yayabilmektedir. 120MHz transition frequency değeri ile orta frekanslı uygulamalarda kullanıma uygundur. Minimum 150 hFE kazancı (500mA, 2V'ta) ile sinyal amplifikasyonu gerektiren devrelerde tercih edilir. Kontrol devreleri, anahtar uygulamaları ve güç amplifikasyonunda kullanılabilecek bu bileşen, yüksek ICBO karakteristiği nedeniyle eski bir ürün olmakla beraber belirli endüstriyel uygulamalarda hala tercih edilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 5 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 150 @ 500mA, 2V |
| Frequency - Transition | 120MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-243AA |
| Part Status | Obsolete |
| Power - Max | 1.4 W |
| Supplier Device Package | SOT-89 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 40mA, 3.5A |
| Voltage - Collector Emitter Breakdown (Max) | 25 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
