Transistörler - Bipolar (BJT) - Tekil

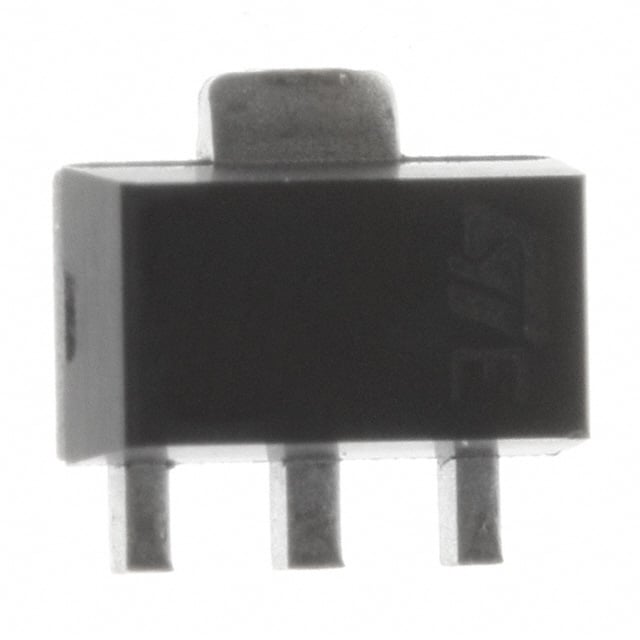

2STF1360
TRANS NPN 60V 3A SOT-89
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-243AA
- Seri / Aile Numarası
- 2STF1360
2STF1360 Hakkında
2STF1360, STMicroelectronics tarafından üretilen NPN tipi bipolar transistördür. SOT-89 yüzey montaj paketinde sunulan bu transistör, 60V maksimum kolektor-emitter gerilimi ve 3A maksimum kolektor akımı ile orta güç uygulamalarında kullanılır. 130MHz transition frequency ile hızlı anahtarlama işlemlerine uygun tasarlanmıştır. 1.4W maksimum güç dağıtma kapasitesi ve 150°C işletme sıcaklığına dayanabilmesi, endüstriyel ve tüketici elektroniği uygulamalarında güvenilir çalışma sağlar. Düşük besleme gerilimi gerektiren portatif cihazlar, anahtarlama devreleri, ses amplifikatörleri ve genel amaçlı anahtarlama uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 3 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 160 @ 1A, 2V |
| Frequency - Transition | 130MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-243AA |
| Part Status | Active |
| Power - Max | 1.4 W |
| Supplier Device Package | SOT-89-3 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 150mA, 3A |
| Voltage - Collector Emitter Breakdown (Max) | 60 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
