Transistörler - Bipolar (BJT) - Tekil
2STF1340
TRANS NPN 40V 3A SOT-89
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-243AA
- Seri / Aile Numarası
- 2STF1340
2STF1340 Hakkında

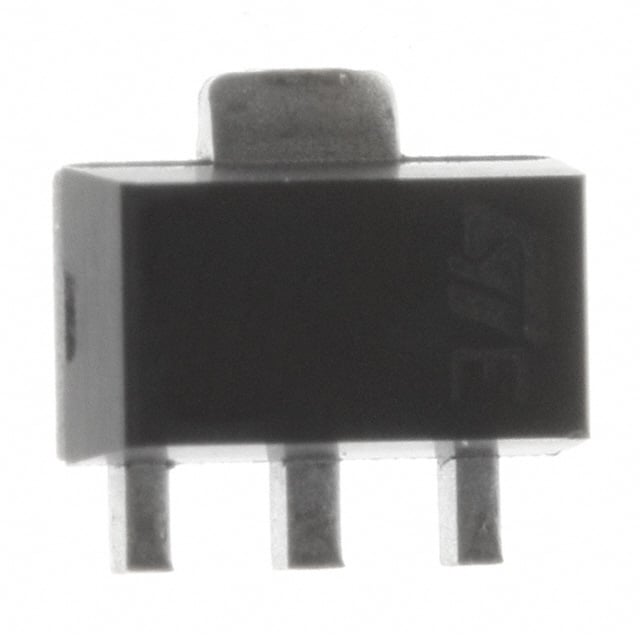

2STF1340, STMicroelectronics tarafından üretilen NPN tipi bipolar junction transistör (BJT) olup, 40V maksimum collector-emitter gerilimi ile 3A'ye kadar collector akımı kesintisiz olarak taşıyabilir. SOT-89-3 (TO-243AA) yüzey montajlı paket içerisinde sunulan bu bileşen, 1.4W maksimum güç dissipasyonuna sahiptir. 100MHz transition frequency ile orta frekanslı uygulamalarda kullanılabilir. 180 minimum DC current gain (hFE) değeri ile güç aşamaları, anahtar devreleri ve genel amaca yönelik amplifikasyon uygulamalarında işletilir. 150°C maksimum junction sıcaklığında çalışabilen ve 350mV saturasyon gerilimi karakteristiğine sahip bu transistör, endüstriyel kontrol, motor sürücü ve anahtarlama uygulamalarında tercih edilir. Şu anda üretim durdurulmuş durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 3 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 180 @ 1A, 2V |
| Frequency - Transition | 100MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-243AA |
| Part Status | Obsolete |
| Power - Max | 1.4 W |
| Supplier Device Package | SOT-89-3 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 350mV @ 150mA, 3A |
| Voltage - Collector Emitter Breakdown (Max) | 40 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
