Transistörler - Bipolar (BJT) - Tekil

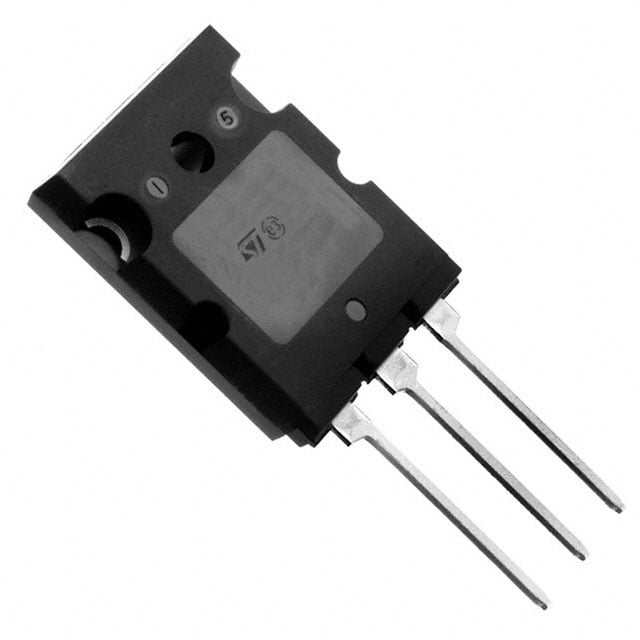

2STC5949
TRANS NPN 250V 17A TO-264
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-264-3
- Seri / Aile Numarası
- 2STC5949
2STC5949 Hakkında
2STC5949, STMicroelectronics tarafından üretilen NPN bipolar junction transistör (BJT) olup, TO-264-3 paketinde sunulmaktadır. 250V collector-emitter breakdown voltajı ve 17A maksimum collector akımı ile güç uygulamalarında kullanıma elverişlidir. 220W maksimum güç kapasitesi, 80 minimum DC akım kazancı (hFE @ 1A, 5V) ve 25MHz transition frequency özelliklerine sahiptir. 150°C çalışma sıcaklığında kararlı performans sunar. Endüstriyel kontrol sistemleri, motor sürücüler, anahtarlama devreleri ve güç amplifikatörleri gibi uygulamalarda yer bulur. Through hole montaj tipiyle PCB'ye doğrudan lehimleme yapılır. Ürün üretimi durdurulmuş (obsolete) olup, alternatif komponent seçimi önerilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 17 A |
| Current - Collector Cutoff (Max) | 5µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 1A, 5V |
| Frequency - Transition | 25MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-264-3, TO-264AA |
| Part Status | Obsolete |
| Power - Max | 220 W |
| Supplier Device Package | TO-264 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 3V @ 800mA, 8A |
| Voltage - Collector Emitter Breakdown (Max) | 250 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
