Transistörler - Bipolar (BJT) - Tekil

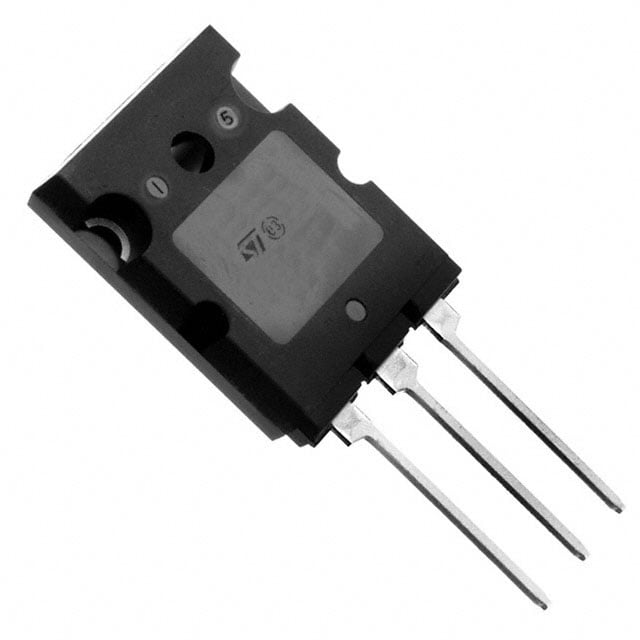

2STC5200
TRANS NPN 230V 15A TO-264
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-264-3
- Seri / Aile Numarası
- 2STC5200
2STC5200 Hakkında
2STC5200, STMicroelectronics tarafından üretilen yüksek voltaj NPN bipolar junction transistöre (BJT) olup, 230V kat voltajı ve 15A maksimum kolektor akımı ile tasarlanmıştır. TO-264-3 paketinde sunulan bu transistör, 150W maksimum güç yönetim kapasitesine ve 30MHz transition frequency'ye sahiptir. Kolektör-emitter doyum voltajı 3V (8A koşullarında) ve 80 minimum DC akım kazancı (1A, 5V'de) özellikleriyle, güç anahtarlama, invertör devreler, motorlar ve yüksek akım uygulamalarında kullanılan bir komponenttir. 150°C maksimum işletme sıcaklığında stabil çalışır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 15 A |
| Current - Collector Cutoff (Max) | 5µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 1A, 5V |
| Frequency - Transition | 30MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-264-3, TO-264AA |
| Part Status | Obsolete |
| Power - Max | 150 W |
| Supplier Device Package | TO-264 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 3V @ 800mA, 8A |
| Voltage - Collector Emitter Breakdown (Max) | 230 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
