Transistörler - Bipolar (BJT) - Tekil

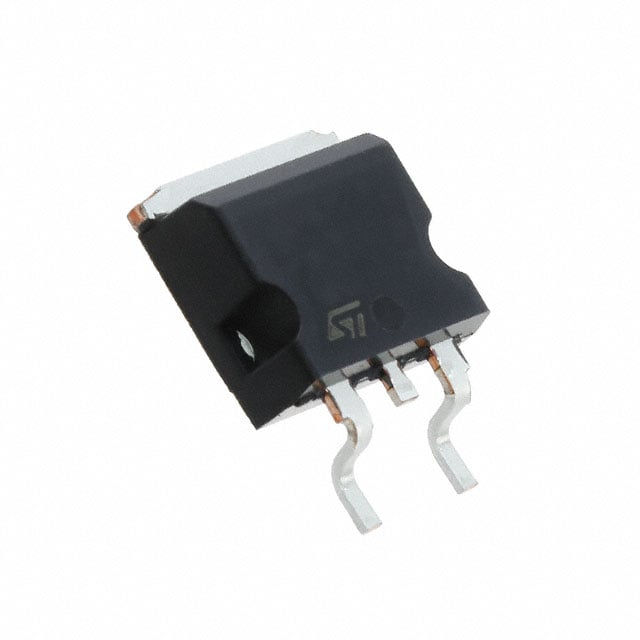

2STBN15D100T4
TRANS NPN DARL 100V 12A D2PAK
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-263-3
- Seri / Aile Numarası
- 2STBN15D100T
2STBN15D100T4 Hakkında
2STBN15D100T4, STMicroelectronics tarafından üretilen NPN Darlington transistördür. D²Pak (TO-263) yüzey montaj paketinde sunulan bu bileşen, maksimum 100V kolektör-emiter gerilimi ve 12A kolektör akımında çalışmak üzere tasarlanmıştır. 750 minimum DC akım kazancı (hFE) ile karakterize edilen transistör, endüstriyel sürücü devreleri, motor kontrolü, yük anahtarlaması ve güç amplifikasyon uygulamalarında yaygın olarak kullanılır. Maksimum 70W güç dağıtım kapasitesi ve 1.3V doyum gerilimi ile verimli anahtarlama performansı sunar. -55°C ile +150°C işletme sıcaklık aralığında çalışabilir. Yüksek kazanç Darlington yapısı sayesinde düşük girişs akımı ile yüksek çıkış akımı kontrolü sağlanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 12 A |
| Current - Collector Cutoff (Max) | 100µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 750 @ 3A, 3V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-263-3, D²Pak (2 Leads + Tab), TO-263AB |
| Part Status | Obsolete |
| Power - Max | 70 W |
| Supplier Device Package | D²PAK (TO-263) |
| Transistor Type | NPN - Darlington |
| Vce Saturation (Max) @ Ib, Ic | 1.3V @ 4mA, 4A |
| Voltage - Collector Emitter Breakdown (Max) | 100 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
