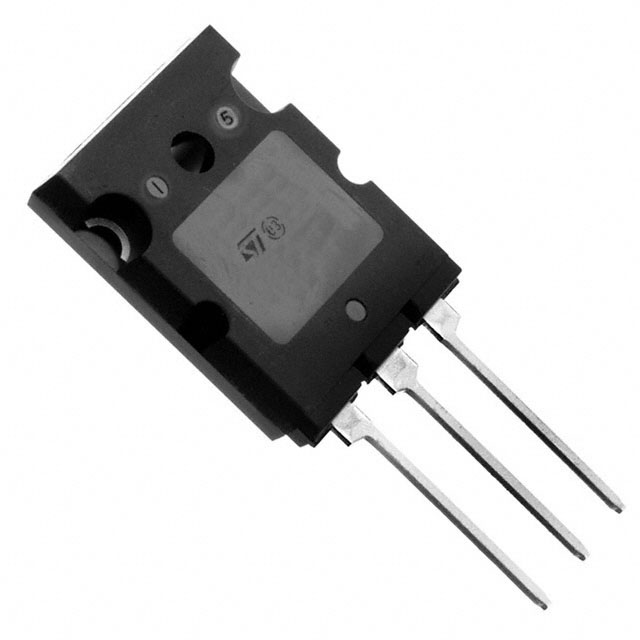

Transistörler - Bipolar (BJT) - Tekil
2STA2121
TRANS PNP 250V 17A TO-264
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-264-3
- Seri / Aile Numarası
- 2STA2121
2STA2121 Hakkında
2STA2121, STMicroelectronics tarafından üretilen PNP tipi bipolar junction transistördür (BJT). TO-264 paketinde sunulan bu transistör, yüksek kollektör akımı (17A) ve yüksek gerilim (250V) uygulamalarında kullanılır. Maksimum güç dağılımı 220W'dır. DC akım kazancı (hFE) 1A, 5V'de minimum 80'dir. 25MHz geçiş frekansı ile orta hızlı anahtarlama uygulamalarına uygundur. İşletme sıcaklığı 150°C'ye kadar çıkabilir. ICBO (kollektör cutoff akımı) maksimum 5µA ve Vce doyum gerilimi 3V @ 8A olarak belirtilmiştir. Bu bileşen, güç amplifikasyon, anahtarlama ve motorlar gibi yüksek akımı gerektiren uygulamalarda tercih edilmektedir. Part Status: Obsolete
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 17 A |
| Current - Collector Cutoff (Max) | 5µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 1A, 5V |
| Frequency - Transition | 25MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-264-3, TO-264AA |
| Part Status | Obsolete |
| Power - Max | 220 W |
| Supplier Device Package | TO-264 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 3V @ 800mA, 8A |
| Voltage - Collector Emitter Breakdown (Max) | 250 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
