Transistörler - Bipolar (BJT) - Tekil

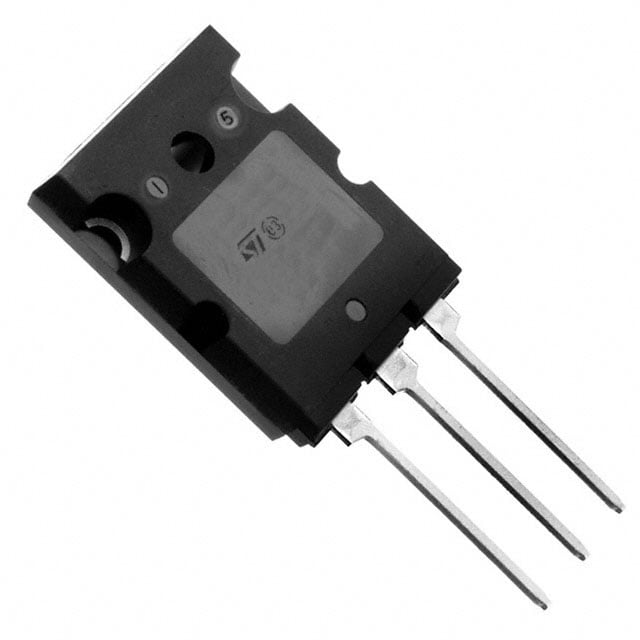

2STA1943
TRANS PNP 230V 15A TO-264
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-264-3
- Seri / Aile Numarası
- 2STA1943
2STA1943 Hakkında
2STA1943, STMicroelectronics tarafından üretilen TO-264 paketinde PNP bipolar transistördür. 230V kollektör-emitör kırılma gerilimi ve 15A maksimum kollektör akımı ile yüksek voltaj ve güç uygulamalarında kullanılır. 150W güç tüketim kapasitesi, 80 minimum DC akım kazancı (1A, 5V koşullarında) ve 30MHz geçiş frekansı sayesinde anahtarlama ve amplifikasyon devreleri için uygundur. 150°C çalışma sıcaklığında güvenilir performans sunmaktadır. Güç kaynaklarında, ses amplifikatörlerinde, motor kontrol devreleri ve çıkış aşamalarında yaygın olarak uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 15 A |
| Current - Collector Cutoff (Max) | 5µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 1A, 5V |
| Frequency - Transition | 30MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-264-3, TO-264AA |
| Part Status | Obsolete |
| Power - Max | 150 W |
| Supplier Device Package | TO-264 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 3V @ 800mA, 8A |
| Voltage - Collector Emitter Breakdown (Max) | 230 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
