Transistörler - Bipolar (BJT) - Tekil

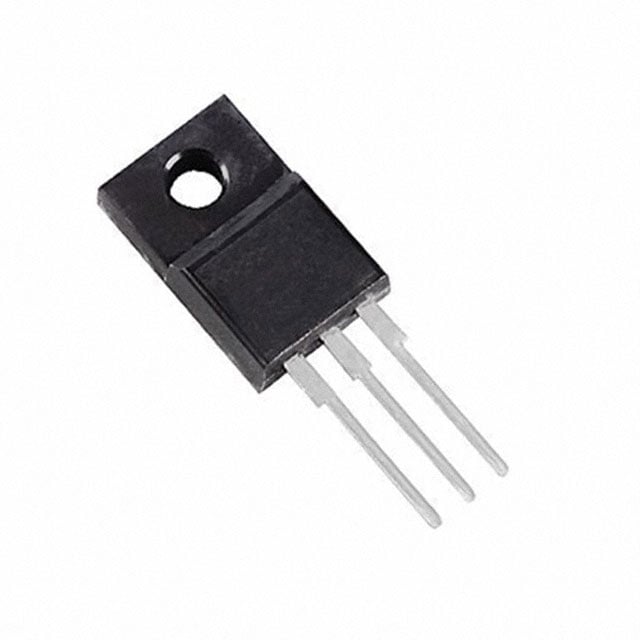

2STA1837
TRANS PNP 230V 1A TO-220FP
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-220-3 Full Pack
- Seri / Aile Numarası
- 2STA1837
2STA1837 Hakkında
2STA1837, STMicroelectronics tarafından üretilen PNP tip bipolar junction transistördür (BJT). TO-220-3 Full Pack paketinde sunulan bu komponent, 230V kolektör-emitter arası bozulma gerilimi ve 1A maksimum kolektör akımı ile orta güç uygulamalarında kullanılır. 20W maksimum güç dağıtımı, 100mA ve 5V'ta 100 minimum DC akım kazancı (hFE) ile donatılmıştır. 70MHz transition frequency ve 150°C maksimum çalışma sıcaklığı sayesinde anahtarlama ve güçlendirme devrelerinde, ses amplifikatörlerinde ve endüstriyel kontrol uygulamalarında tercih edilir. Kolektör-emitter doyum gerilimi (VCE sat) 1V @ 50mA, 500mA olarak belirtilmiştir. Not: Bu parça kullanımdan kaldırılmıştır (Obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1 A |
| Current - Collector Cutoff (Max) | 1µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 100mA, 5V |
| Frequency - Transition | 70MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-220-3 Full Pack |
| Part Status | Obsolete |
| Power - Max | 20 W |
| Supplier Device Package | TO-220FP |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 1V @ 50mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 230 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
