Transistörler - Bipolar (BJT) - Tekil

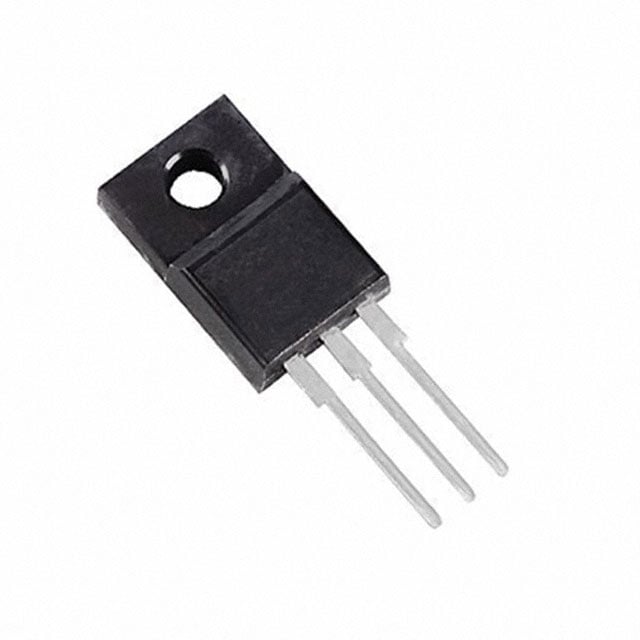

2ST1480FP
TRANS NPN 80V 5A TO-220FP
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-220-3 Full Pack
- Seri / Aile Numarası
- 2ST1480
2ST1480FP Hakkında
2ST1480FP, STMicroelectronics tarafından üretilen NPN bipolar junction transistördür (BJT). TO-220-3 Full Pack paketinde sunulan bu komponent, maksimum 5A kolektör akımı ve 80V gerilim yeteneği ile orta güç uygulamalarında kullanılır. 25W maksimum güç harcaması ile amplifikasyon, anahtarlama ve kontrol devreleri için uygun özelliklere sahiptir. 120MHz transition frekansı ile sinyalleme ve hızlı anahtarlama işlemlerinde tercih edilir. DC akım kazancı (hFE) en az 170 (500mA, 5V koşullarında) olan bu transistör, genel amaçlı endüstriyel ve tüketici elektronik uygulamalarında yaygın olarak kullanılan bir komponenttir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 5 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 170 @ 500mA, 5V |
| Frequency - Transition | 120MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-220-3 Full Pack |
| Part Status | Obsolete |
| Power - Max | 25 W |
| Supplier Device Package | TO-220FP |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 1V @ 300mA, 3A |
| Voltage - Collector Emitter Breakdown (Max) | 80 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
