Transistörler - JFET

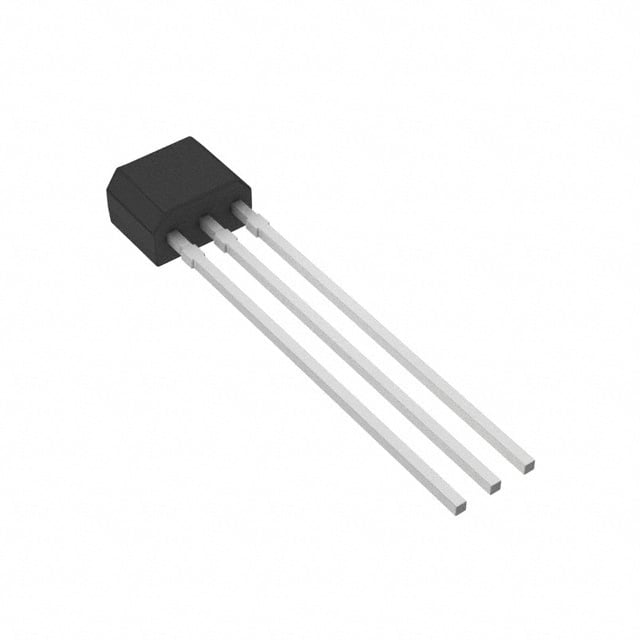

2SK715W-AC
JFET N-CH 50MA 300MW SPA
- Üretici
- onsemi
- Paket/Kılıf
- 3-SIP
- Kategori
- Transistörler - JFET
- Seri / Aile Numarası
- 2SK715W
2SK715W-AC Hakkında
2SK715W-AC, onsemi tarafından üretilen N-Channel JFET transistörüdür. 50mA maksimum drain akımı ve 300mW güç tüketimi kapasitesi ile düşük güç uygulamalarında kullanılır. 15V drain-source gerilimi desteği ve 10pF input kapasitans ile sinyali anahtarlama ve amplifikasyon işlemlerinde tercih edilir. Through-hole montaj tipi SC-72 paketinde sunulur. Audio ön amplifikasyon, düşük gürültülü sinyal işleme ve rf uygulamalarında yaygın olarak yer bulur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Drain (Idss) @ Vds (Vgs=0) | 14.5 mA @ 5 V |
| Current Drain (Id) - Max | 50 mA |
| Drain to Source Voltage (Vdss) | 15 V |
| FET Type | N-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 10pF @ 5V |
| Mounting Type | Through Hole |
| Operating Temperature | 125°C (TJ) |
| Package / Case | SC-72 |
| Part Status | Obsolete |
| Power - Max | 300 mW |
| Supplier Device Package | 3-SPA |
| Voltage - Cutoff (VGS off) @ Id | 600 mV @ 100 µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
