Transistörler - JFET
2SK715W
JFET N-CH 50MA 300MW SPA
- Üretici
- Rochester Electronics
- Paket/Kılıf
- 3-SIP
- Kategori
- Transistörler - JFET
- Seri / Aile Numarası
- 2SK715
2SK715W Hakkında

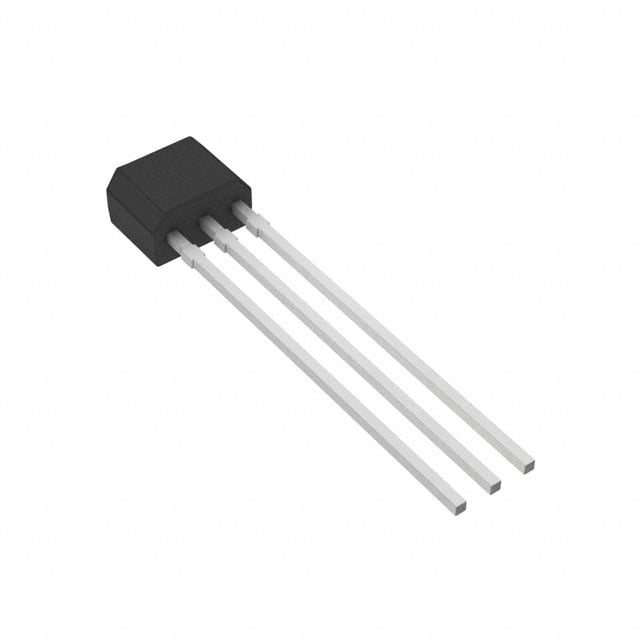

2SK715W, Rochester Electronics tarafından üretilen N-Channel JFET transistördür. SC-72 (3-SPA) paketinde sunulan bu komponent, düşük sinyal uygulamalarında kullanılır. 50mA maksimum drain akımı ve 300mW güç kapasitesi ile sınırlandırılmıştır. 15V Drain-Source gerilimi, 14.5mA Idss @ 5V ve 10pF input kapasitansı özellikleri vardır. Junction FET teknolojisi sayesinde düşük gürültü ve yüksek giriş empedansı sağlar. Ses ön amplifikatörleri, hassas ölçüm devreleri ve analog anahtarlama uygulamalarında tercih edilir. Operating temperature 125°C'ye kadar çıkabilir. Obsolete statüsünde olmasına rağmen, stok uygulamalarında hala kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Drain (Idss) @ Vds (Vgs=0) | 14.5 mA @ 5 V |
| Current Drain (Id) - Max | 50 mA |
| Drain to Source Voltage (Vdss) | 15 V |
| FET Type | N-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 10pF @ 5V |
| Mounting Type | Through Hole |
| Operating Temperature | 125°C (TJ) |
| Package / Case | SC-72 |
| Part Status | Obsolete |
| Power - Max | 300 mW |
| Supplier Device Package | 3-SPA |
| Voltage - Cutoff (VGS off) @ Id | 600 mV @ 100 µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
