Transistörler - JFET

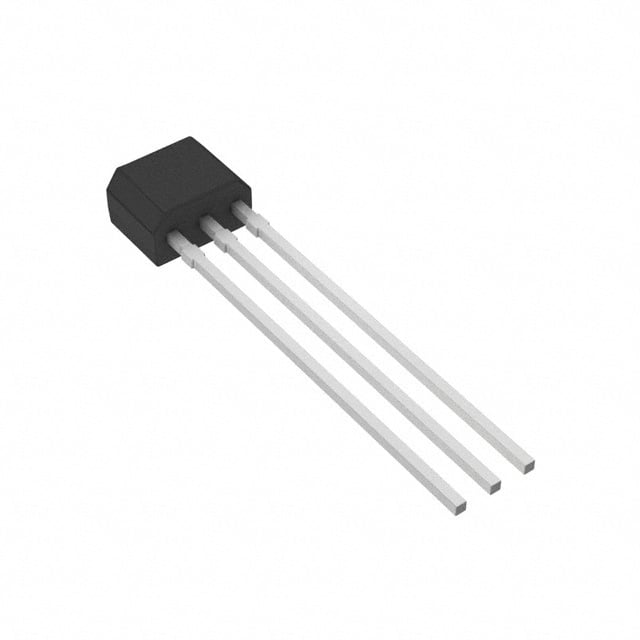

2SK715V
JFET N-CH 50MA 300MW SPA
- Üretici
- Rochester Electronics
- Paket/Kılıf
- 3-SIP
- Kategori
- Transistörler - JFET
- Seri / Aile Numarası
- 2SK715
2SK715V Hakkında
2SK715V, Rochester Electronics tarafından üretilen N-Channel JFET transistördür. Maksimum 50 mA drain akımı ve 300 mW güç harcama kapasitesi ile düşük sinyal uygulamalarında kullanılır. 15V Vdss ile anahtarlama ve amplifikasyon devrelerinde yer alabilir. SC-72 paketinde sunulan bu bileşen, giriş kapasitansının düşük olması (10pF @ 5V) sayesinde yüksek frekans uygulamalarına uygun olup, 125°C işletme sıcaklığında çalışabilmektedir. Eski üretim serisine ait olup, mevcut tasarımlarda yerine geçer bileşen kullanılması önerilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Drain (Idss) @ Vds (Vgs=0) | 10 mA @ 5 V |
| Current Drain (Id) - Max | 50 mA |
| Drain to Source Voltage (Vdss) | 15 V |
| FET Type | N-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 10pF @ 5V |
| Mounting Type | Through Hole |
| Operating Temperature | 125°C (TJ) |
| Package / Case | SC-72 |
| Part Status | Obsolete |
| Power - Max | 300 mW |
| Supplier Device Package | 3-SPA |
| Voltage - Cutoff (VGS off) @ Id | 600 mV @ 100 µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
