Transistörler - JFET

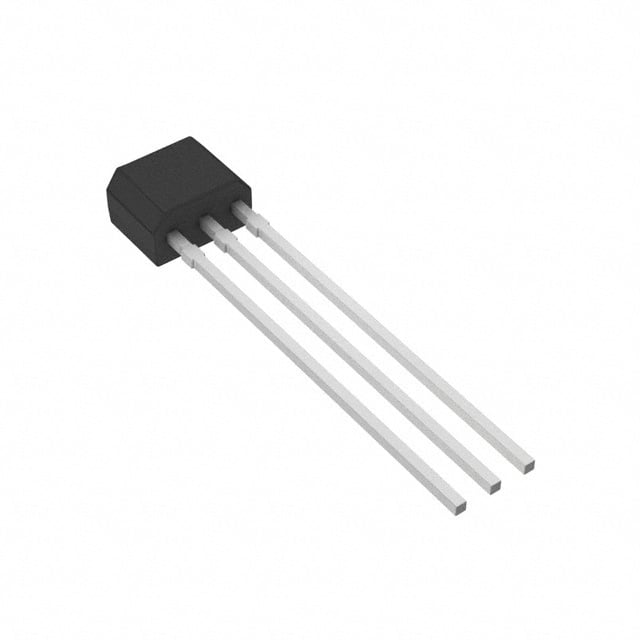

2SK715U
JFET N-CH 50MA 300MW SPA
- Üretici
- Rochester Electronics
- Paket/Kılıf
- 3-SIP
- Kategori
- Transistörler - JFET
- Seri / Aile Numarası
- 2SK715
2SK715U Hakkında
2SK715U, Rochester Electronics tarafından üretilen N-Channel JFET transistördür. Maksimum 50 mA drain akımı ve 300 mW güç tüketim kapasitesiyle tasarlanmıştır. 15V Drain-Source voltaj değeri ve 7.3 mA Idss karakteristiği ile küçük sinyal uygulamalarında kullanılır. 10 pF giriş kapasitansı ve 600 mV cutoff voltajı kontrollü anahtarlama ve amplifikasyon devrelerinde yer almasını sağlar. Through-hole SC-72 paketinde sunulan bu bileşen, analog sinyal işleme, ses devreleri ve düşük gücü gerektiren anahtarlama uygulamalarında kullanılmıştır. 125°C'ye kadar çalışma sıcaklığına dayanıklıdır. Bileşen halen obsolete durumundadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Drain (Idss) @ Vds (Vgs=0) | 7.3 mA @ 5 V |
| Current Drain (Id) - Max | 50 mA |
| Drain to Source Voltage (Vdss) | 15 V |
| FET Type | N-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 10pF @ 5V |
| Mounting Type | Through Hole |
| Operating Temperature | 125°C (TJ) |
| Package / Case | SC-72 |
| Part Status | Obsolete |
| Power - Max | 300 mW |
| Supplier Device Package | 3-SPA |
| Voltage - Cutoff (VGS off) @ Id | 600 mV @ 100 µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
