Transistörler - JFET

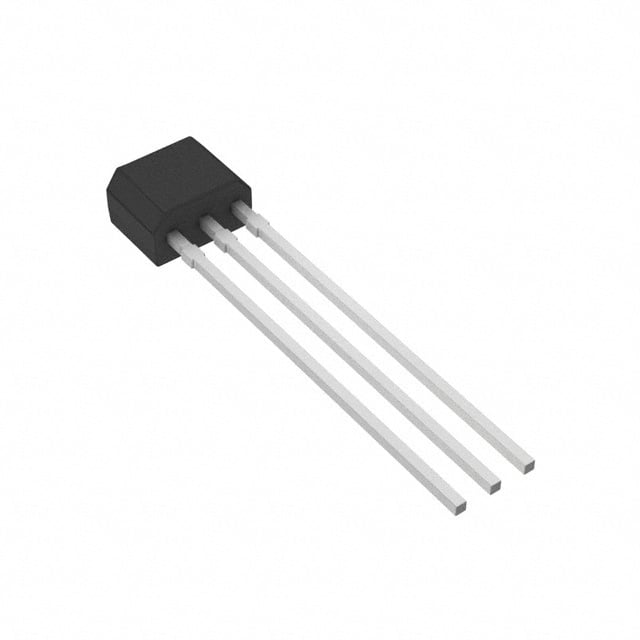

2SK596S-C
JFET N-CH 0.1W
- Üretici
- onsemi
- Paket/Kılıf
- 3-SIP
- Kategori
- Transistörler - JFET
- Seri / Aile Numarası
- 2SK596S
2SK596S-C Hakkında
2SK596S-C, onsemi tarafından üretilen N-Channel JFET transistördür. Through-hole SC-72 paketinde sunulan bu bileşen, düşük güç uygulamaları için tasarlanmıştır. Maksimum 1 mA drain akımı ve 210 µA Idss (Vds=5V, Vgs=0) değerleriyle karakterize edilen cihaz, 100 mW güç dissipasyonu kapasitesine sahiptir. Input kapasitansi 4.1 pF olup, 150°C'ye kadar işletim sıcaklığını destekler. Küçük sinyal yükselticileri, anahtarlama devreleri ve impedans dönüştürücüleri gibi uygulamalarda kullanılabilir. Not: Bu ürün obsolete durumdadır ve yeni tasarımlarda yerine konması önerilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Drain (Idss) @ Vds (Vgs=0) | 210 µA @ 5 V |
| Current Drain (Id) - Max | 1 mA |
| FET Type | N-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 4.1pF @ 5V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SC-72 |
| Part Status | Obsolete |
| Power - Max | 100 mW |
| Supplier Device Package | 3-SPA |
| Voltage - Cutoff (VGS off) @ Id | 500 mV @ 1 µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
