Transistörler - Bipolar (BJT) - Tekil

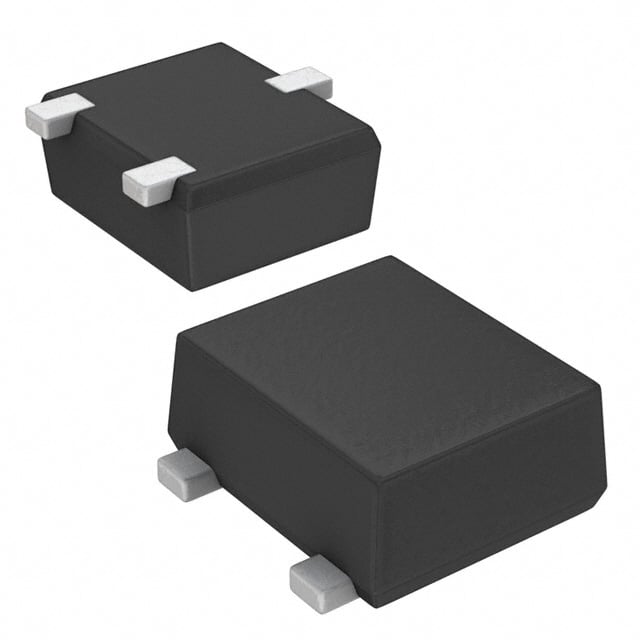

2SD2703TL
TRANS NPN 30V 1A TUMT3
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- 4-SMD
- Seri / Aile Numarası
- 2SD2703
2SD2703TL Hakkında
2SD2703TL, ROHM Semiconductor tarafından üretilen surface mount NPN bipolar transistördür. 30V collector-emitter gerilim ve 1A collector akımı ile orta güç uygulamalarında kullanılır. 800mW maksimum güç kapasitesi, 270 minimum DC akım kazancı (hFE) ve 320MHz transition frekansı ile ses amplifikasyonu, anahtar devreleri, sinyal işleme ve genel amaçlı amplifikasyon uygulamalarında yer bulur. TUMT3 paketi küçük form faktörü gerektiren cihazlara uygundur. Maksimum 150°C işletme sıcaklığında çalışır ve 350mV doyma gerilimi ile verimli anahtarlama özelliği sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 270 @ 100mA, 2V |
| Frequency - Transition | 320MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 3-SMD, Flat Leads |
| Part Status | Active |
| Power - Max | 800 mW |
| Supplier Device Package | TUMT3 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 350mV @ 25mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 30 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
