Transistörler - Bipolar (BJT) - Tekil

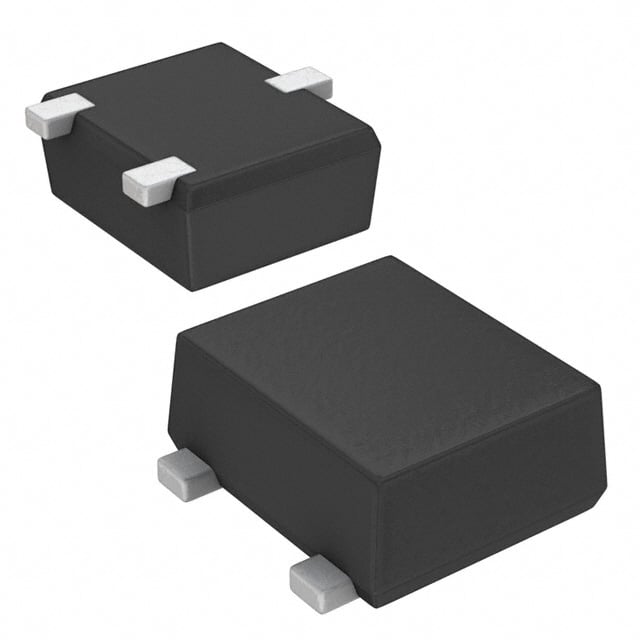

2SD2702TL
TRANS NPN 12V 1.5A TUMT3
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- 4-SMD
- Seri / Aile Numarası
- 2SD2702
2SD2702TL Hakkında
2SD2702TL, ROHM Semiconductor tarafından üretilen Surface Mount NPN bipolar junction transistördür. 12V kollektör-emitter breakdown voltajı ve 1.5A maksimum kollektör akımı ile orta güç uygulamalarında kullanılır. 800mW maksimum güç dağıtımı kapasitesi bulunmaktadır. 400MHz transition frequency ile hızlı anahtarlama işlemleri gerçekleştirebilir. TUMT3 flat lead SMD paketi ile kompakt devre tasarımlarına uygun. DC akım kazancı (hFE) 270 minimum değerinde belirtilmiş olup, 200mV Vce(sat) ile düşük doyum voltajı sağlar. Endüstriyel kontrol devreleri, anahtarlama uygulamaları ve sinyal amplifikasyonu gibi alanlarda tercih edilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1.5 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 270 @ 200mA, 2V |
| Frequency - Transition | 400MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 3-SMD, Flat Leads |
| Part Status | Active |
| Power - Max | 800 mW |
| Supplier Device Package | TUMT3 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 200mV @ 25mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 12 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
