Transistörler - Bipolar (BJT) - Tekil

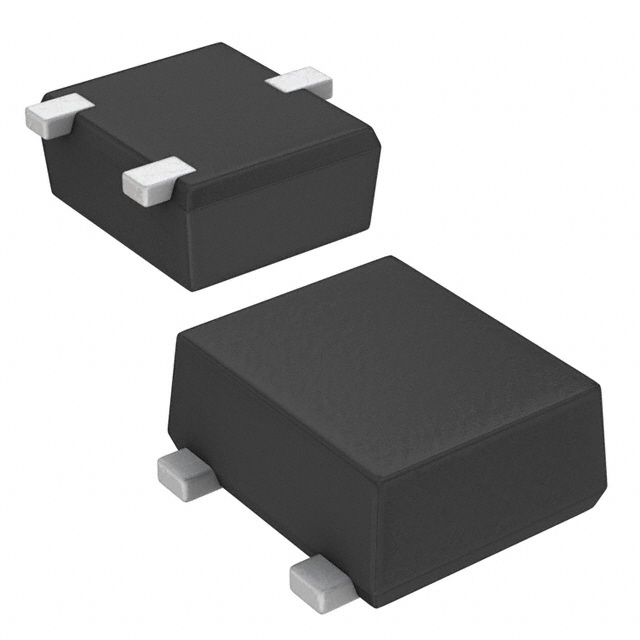

2SD2701TL
TRANS NPN 12V 2A TUMT3
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- 4-SMD
- Seri / Aile Numarası
- 2SD2701
2SD2701TL Hakkında
2SD2701TL, ROHM Semiconductor tarafından üretilen NPN tipi bipolar junction transistördür (BJT). Surface mount TUMT3 paketinde sunulan bu transistör, maksimum 2A kolektör akımı ve 12V kolektör-emitter gerilimi ile çalışabilir. DC akım kazancı (hFE) 100mA'de 270 minimum değere sahiptir. 300MHz geçiş frekansı ile hızlı anahtarlama uygulamalarında kullanılabilir. Maksimum 800mW güç tüketimli tasarımı sayesinde, sinyal amplifikasyonu, anahtarlama devre uygulamaları ve düşük güçlü RF devrelerinde tercih edilir. 150°C çalışma sıcaklığı ile geniş sıcaklık aralığında güvenilir performans sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 2 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 270 @ 100mA, 2V |
| Frequency - Transition | 300MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 3-SMD, Flat Leads |
| Part Status | Active |
| Power - Max | 800 mW |
| Supplier Device Package | TUMT3 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 350mV @ 50mA, 1A |
| Voltage - Collector Emitter Breakdown (Max) | 12 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
