Transistörler - Bipolar (BJT) - Tekil

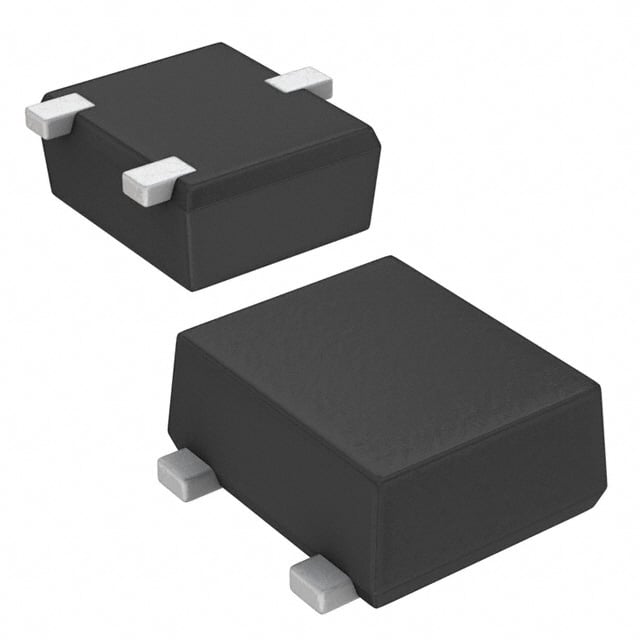

2SD2700TL
TRANS NPN 12V 2A TUMT3
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- 4-SMD
- Seri / Aile Numarası
- 2SD2700
2SD2700TL Hakkında
2SD2700TL, ROHM Semiconductor tarafından üretilen yüksek frekanslı NPN bipolar transistördür. Surface mount TUMT3 pakette sunulan bu bileşen, maksimum 2A kolektör akımı ve 360MHz transit frekansı ile hızlı anahtarlama ve RF uygulamalarında kullanılabilir. 12V kolektör-emiter gerilim derecelendirilmesi, 800mW maksimum güç tüketimi ve 270 minimum DC akım kazancı (hFE) ile düşük sinyal güçlendirme devrelerinde, anahtarlama uygulamalarında ve modülasyon devreleri için uygundur. 150°C maksimum çalışma sıcaklığında güvenilir performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 2 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 270 @ 200mA, 2V |
| Frequency - Transition | 360MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 3-SMD, Flat Leads |
| Part Status | Active |
| Power - Max | 800 mW |
| Supplier Device Package | TUMT3 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 180mV @ 50mA, 1A |
| Voltage - Collector Emitter Breakdown (Max) | 12 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
