Transistörler - Bipolar (BJT) - Tekil

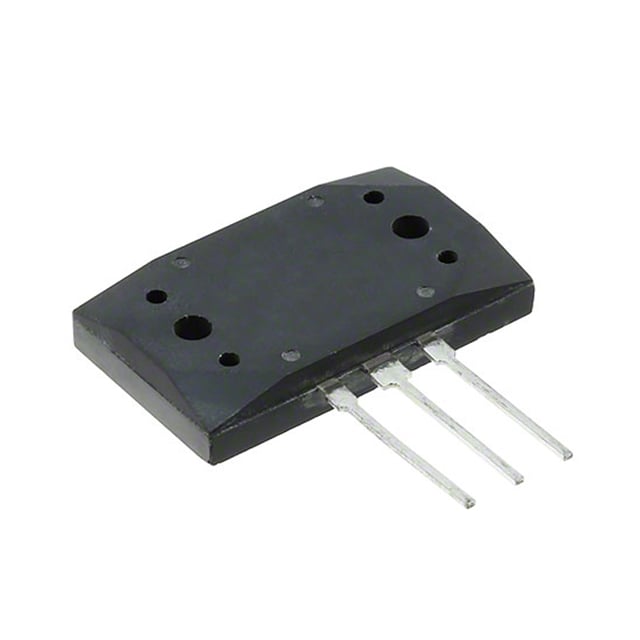

2SD2561
TRANS NPN DARL 150V 17A MT200
- Üretici
- Sanken Electric Co., Ltd.
- Paket/Kılıf
- 3-ESIP
- Seri / Aile Numarası
- 2SD2561
2SD2561 Hakkında
2SD2561, Sanken Electric tarafından üretilen NPN Darlington transistörüdür. MT-200 paketinde sunulan bu bileşen, 150V kolektor-emiter gerilimi ve 17A maksimum kollektör akımı ile yüksek akım uygulamalarında kullanılır. 5000 minimum DC akım kazancı (hFE) ve 200W maksimum güç derecelendirmesi ile, güç amplifikasyon ve motor sürücüleri gibi uygulamalarda tercih edilir. 70MHz transition frequency'si ve 2.5V doyum gerilimi ile anahtarlama devreleri tasarımında kullanılabilir. -55°C ile +150°C arasında çalışabilen bu Darlington transistörü, endüstriyel kontrol sistemleri, güç yönetim ve sürücü uygulamalarında yaygın olarak kullanılmıştır. Üretim durdurulmuş (Obsolete) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 17 A |
| Current - Collector Cutoff (Max) | 100µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 5000 @ 10A, 4V |
| Frequency - Transition | 70MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 3-ESIP |
| Part Status | Obsolete |
| Power - Max | 200 W |
| Supplier Device Package | MT-200 |
| Transistor Type | NPN - Darlington |
| Vce Saturation (Max) @ Ib, Ic | 2.5V @ 10mA, 10A |
| Voltage - Collector Emitter Breakdown (Max) | 150 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
