Transistörler - Bipolar (BJT) - Tekil

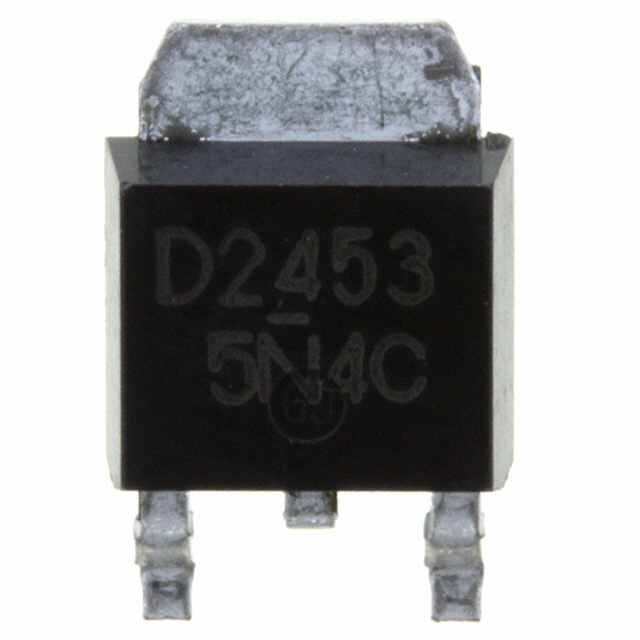

2SD245300L
TRANS NPN 60V 2A U-G2
2SD245300L Hakkında
2SD245300L, Panasonic tarafından üretilen NPN bipolar junction transistördür (BJT). Maksimum 60V kolektör-emiter gerilimi ve 2A kolektör akımı ile çalışabilen bu transistör, 50MHz geçiş frekansında ve 1W güç tüketiminde tasarlanmıştır. 500mA'de 500 minimum DC akım kazancı (hFE) sunar. TO-252-3 (DPak) yüzey montajlı kasa ile sunulan komponentin, 150°C maksimum işletme sıcaklığında çalışması mümkündür. Düşük sinyal anahtarlama ve amplifikasyon uygulamalarında, tüketici elektroniği ve endüstriyel kontrol devrelerinde kullanıma uygundur. Ancak bu ürün obsolete (üretimi sona ermiş) statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 2 A |
| Current - Collector Cutoff (Max) | 100µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 500 @ 500mA, 4V |
| Frequency - Transition | 50MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-252-3, DPak (2 Leads + Tab), SC-63 |
| Part Status | Obsolete |
| Power - Max | 1 W |
| Supplier Device Package | U-G2 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 1V @ 50mA, 2A |
| Voltage - Collector Emitter Breakdown (Max) | 60 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
