Transistörler - Bipolar (BJT) - Tekil

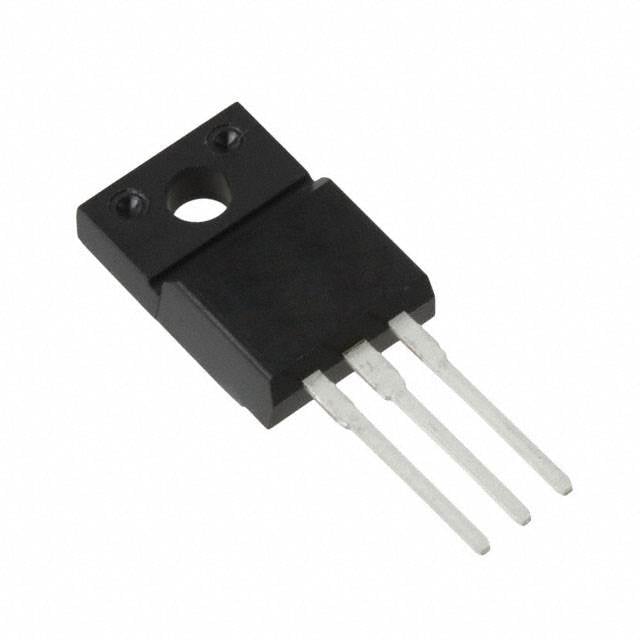

2SD2420AP
TRANS NPN 80V 4A TO-220D
- Üretici
- Panasonic
- Paket/Kılıf
- TO-220-3 Full Pack
- Seri / Aile Numarası
- 2SD2420
2SD2420AP Hakkında
2SD2420AP, Panasonic tarafından üretilen NPN Darlington transistördür. TO-220-3 paketinde sunulan bu bileşen, maksimum 80V kolektör-emitter gerilimi ve 4A kolektör akımı ile çalışabilir. 20MHz geçiş frekansı ve 4000 minimum DC akım kazancı (hFE) özelliği ile sahiptir. 2W maksimum güç tüketimi ve 150°C işletim sıcaklığına dayanıklıdır. Düşük saturasyon gerilimi karakteristiği sayesinde güç anahtarlama uygulamalarında, motor kontrol devrelerinde, röle sürücü devrelerinde ve endüstriyel kontrol sistemlerinde kullanılan bir transistördür. Through-hole montajı ile PCB'ye doğrudan lehimlenmektedir. Not: Ürün artık üretilmemektedir (Obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 4 A |
| Current - Collector Cutoff (Max) | 500µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 4000 @ 3A, 3V |
| Frequency - Transition | 20MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-220-3 Full Pack |
| Part Status | Obsolete |
| Power - Max | 2 W |
| Supplier Device Package | TO-220D-A1 |
| Transistor Type | NPN - Darlington |
| Vce Saturation (Max) @ Ib, Ic | 4V @ 20mA, 5A |
| Voltage - Collector Emitter Breakdown (Max) | 80 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
