Transistörler - Bipolar (BJT) - Tekil

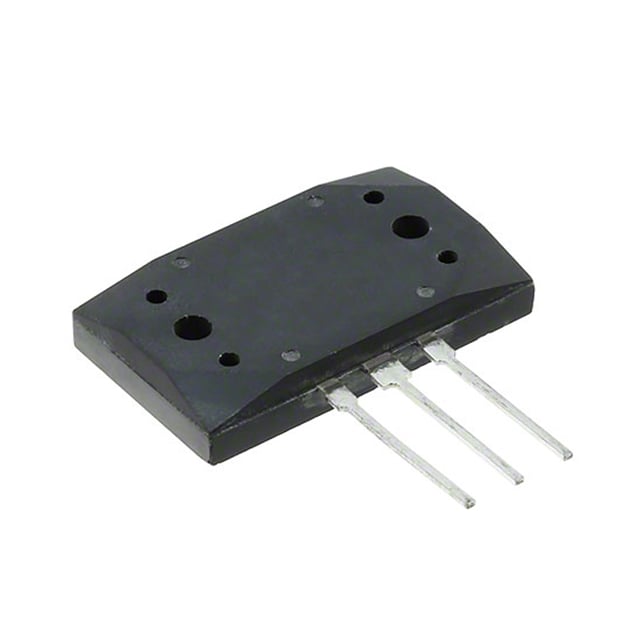

2SD2401
TRANS NPN DARL 150V 12A MT200
- Üretici
- Sanken Electric Co., Ltd.
- Paket/Kılıf
- 3-ESIP
- Seri / Aile Numarası
- 2SD2401
2SD2401 Hakkında
2SD2401, Sanken Electric tarafından üretilen NPN Darlington transistördür. 150V collector-emitter gerilimi, 12A maksimum collector akımı ve 150W güç kapasitesi ile güç uygulamalarında kullanılır. 5000 minimum DC current gain (hFE @ 7A, 4V) sayesinde düşük bazlı akım ile yüksek collector akımlarını kontrol edebilir. 55MHz transition frequency ile orta hızlı anahtarlama işlemleri gerçekleştirebilir. Through-hole MT-200 paketinde sunulan bu bileşen, motor kontrol, solenoid sürücüleri, güç kaynakları ve endüstriyel anahtarlama uygulamalarında tercih edilir. 150°C maksimum junction sıcaklığında çalışabilen Darlington yapısı ile ön aşama transistörü gerektirmeden doğrudan küçük sinyallerle çalıştırılabilir. Lütfen bu ürünün Obsolete statüsünde olduğunu ve yerini almış güncel alternatifler olabileceğini göz önünde bulundurunuz.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 12 A |
| Current - Collector Cutoff (Max) | 100µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 5000 @ 7A, 4V |
| Frequency - Transition | 55MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 3-ESIP |
| Part Status | Obsolete |
| Power - Max | 150 W |
| Supplier Device Package | MT-200 |
| Transistor Type | NPN - Darlington |
| Vce Saturation (Max) @ Ib, Ic | 2.5V @ 7mA, 7A |
| Voltage - Collector Emitter Breakdown (Max) | 150 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
