Transistörler - Bipolar (BJT) - Tekil

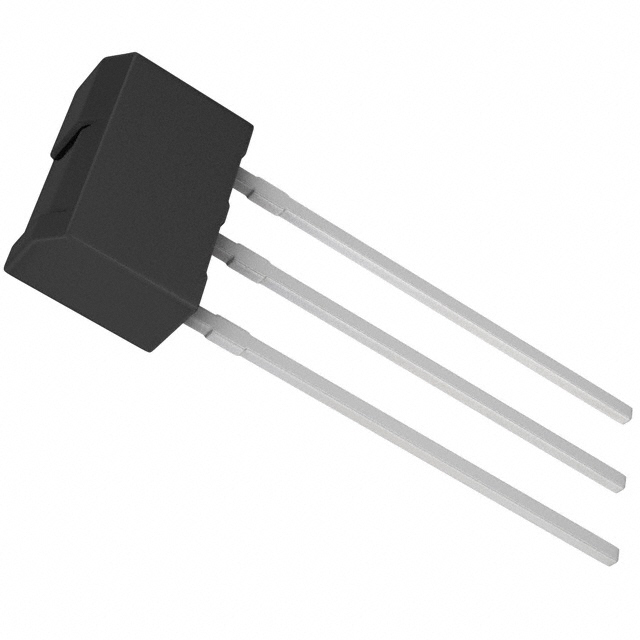

2SD2264TV2R
TRANS NPN 20V 3A ATV
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- 3-SIP
- Seri / Aile Numarası
- 2SD2264
2SD2264TV2R Hakkında
2SD2264TV2R, ROHM Semiconductor tarafından üretilen NPN bipolar junction transistördür (BJT). 20V maksimum collector-emitter gerilimi ve 3A maksimum collector akımı ile orta güç uygulamalarında kullanılır. 290MHz transition frequency ile yüksek hızlı anahtarlama ve amplifikasyon işlemlerine uygun özelliklere sahiptir. 500mV saturation gerilimi ve 180 minimum DC current gain (hFE) değerleriyle iyi anahtarlama karakteristiği sağlar. Through-hole 3-SIP paketinde sunulan bu transistör, 1W maksimum güç yeteneği ile motor kontrol, güç amplifikasyon, darbe devresi uygulamalarında ve genel amaçlı anahtarlama devrelerinde tercih edilir. 150°C çalışma sıcaklığında güvenilir işlem performansı sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 3 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 180 @ 100mA, 2V |
| Frequency - Transition | 290MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 3-SIP |
| Part Status | Obsolete |
| Power - Max | 1 W |
| Supplier Device Package | ATV |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 100mA, 2A |
| Voltage - Collector Emitter Breakdown (Max) | 20 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
