Transistörler - Bipolar (BJT) - Tekil

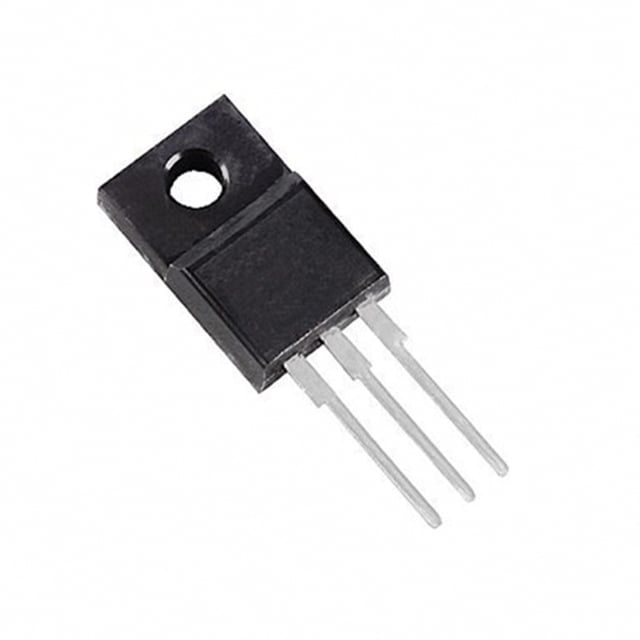

2SD2257-BP
TRANSISTOR TO-92 MOD
- Paket/Kılıf
- TO-220-3 Full Pack
- Seri / Aile Numarası
- 2SD2257
2SD2257-BP Hakkında
2SD2257-BP, Micro Commercial Components tarafından üretilen NPN bipolar junction transistörüdür. TO-220-3 paketinde sunulan bu bileşen, maksimum 3A collector akımı ve 100V collector-emitter breakdown voltajı ile güç uygulamalarında kullanılır. 2000 minimum DC current gain (hFE) değeri ile iyi amplifikasyon özellikleri sunar. 2W maksimum güç derecelendirilmesi ve -55°C ile 150°C arasındaki çalışma sıcaklık aralığı, endüstriyel ve tüketici elektroniği uygulamalarında tercih edilir. Anahtarlama devrelerinde, güç amplifikatörlerinde ve motor kontrol uygulamalarında yaygın olarak kullanılır. Ürün obsolete statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 3 A |
| Current - Collector Cutoff (Max) | 10µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 2000 @ 2A, 2V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-220-3 Full Pack |
| Part Status | Obsolete |
| Power - Max | 2 W |
| Supplier Device Package | TO-220F |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 1.5V @ 1.5mA, 1.5A |
| Voltage - Collector Emitter Breakdown (Max) | 100 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
