Transistörler - Bipolar (BJT) - Tekil

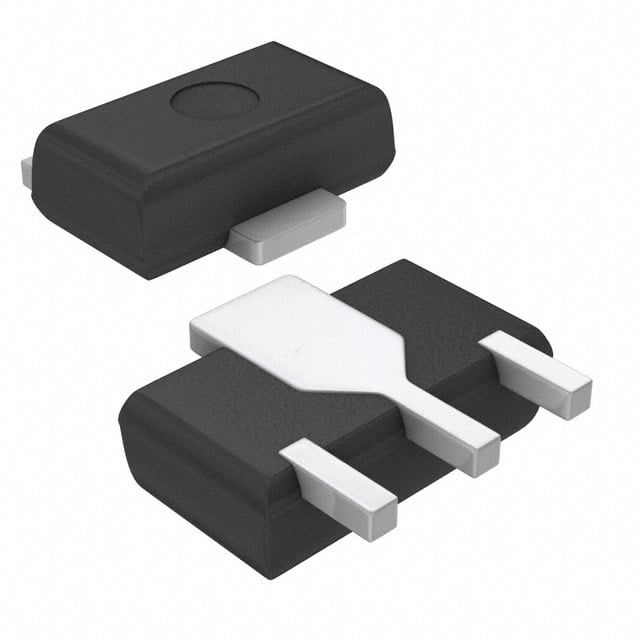

2SD22100RL
TRANS NPN 20V 0.5A MINI-PWR
2SD22100RL Hakkında
2SD22100RL, Panasonic tarafından üretilen NPN tipi bipolar jonksiyon transistörüdür. TO-243AA surface mount paketinde sunulan bu bileşen, 20V kolektör-emitter gerilimi ve 500mA maksimum kolektör akımı ile çalışır. 200MHz transition frequency ile hızlı anahtarlama uygulamalarında kullanılabilir. DC akım kazancı (hFE) 500mA, 2V koşullarında minimum 200 değerine sahiptir. 1W maksimum güç derecelendirmesi ile düşük güçlü sinyal işleme, amplifikasyon ve anahtarlama devrelerinde uygulanır. Maksimum 150°C çalışma sıcaklığında güvenli bir şekilde çalışır. Comp saturation voltajı 400mV (20mA, 500mA) olarak belirtilmiştir. Küçük form faktörü nedeniyle kompakt elektronik tasarımlarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500 mA |
| Current - Collector Cutoff (Max) | 1µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 200 @ 500mA, 2V |
| Frequency - Transition | 200MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-243AA |
| Part Status | Obsolete |
| Power - Max | 1 W |
| Supplier Device Package | MiniP3-F1 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 400mV @ 20mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 20 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
