Transistörler - Bipolar (BJT) - Tekil

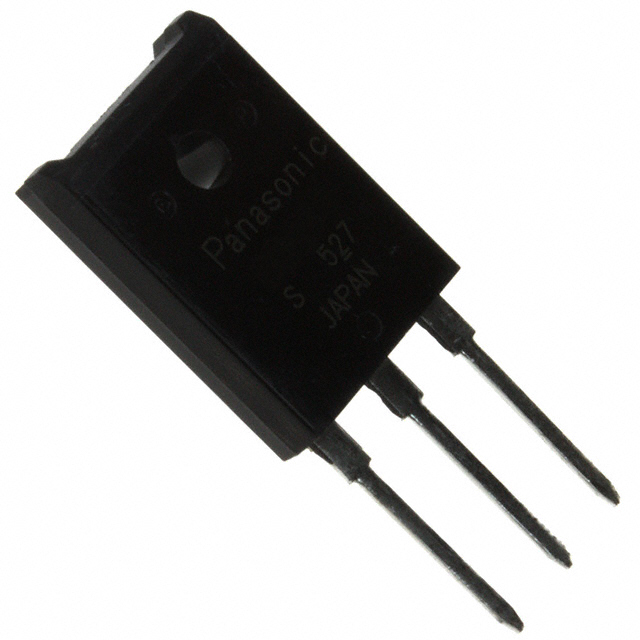

2SD20640S
TRANS NPN 120V 6A TOP-3F
2SD20640S Hakkında
2SD20640S, Panasonic tarafından üretilen NPN bipolar junction transistördür. 120V maksimum collector-emitter gerilimi ve 6A maksimum collector akımı ile orta güç uygulamaları için tasarlanmıştır. 3W maksimum güç harcaması ile doğru akım amplifikasyonu ve anahtarlama işlevleri gerçekleştirmek üzere kullanılır. 20MHz transition frequency ile orta hızlı sinyallerin işlenmesinde uygun, TOP-3F paket tipinde Through Hole montajı destekler. Endüstriyel kontrol devreleri, güç yönetimi uygulamaları ve genel amaçlı amplifikasyon işlemlerinde kullanılan bir komponenttir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 6 A |
| Current - Collector Cutoff (Max) | 50µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 1A, 5V |
| Frequency - Transition | 20MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TOP-3F |
| Part Status | Obsolete |
| Power - Max | 3 W |
| Supplier Device Package | TOP-3F-A1 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 2V @ 400mA, 4A |
| Voltage - Collector Emitter Breakdown (Max) | 120 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
