Transistörler - Bipolar (BJT) - Tekil

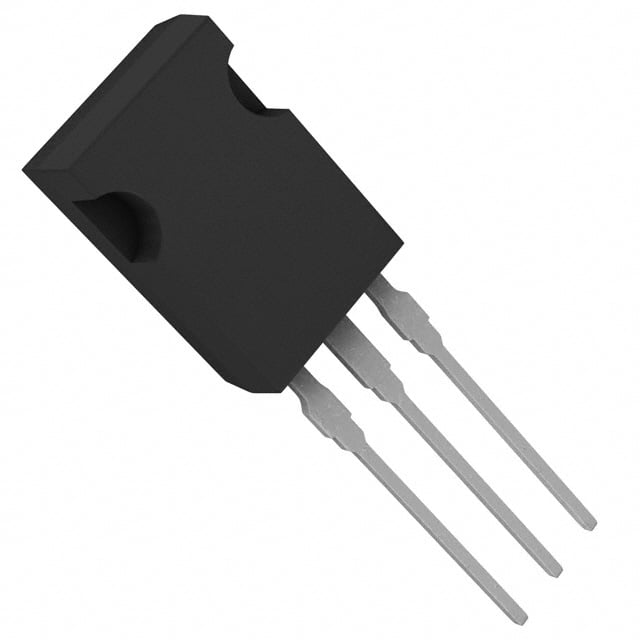

2SD2033AT114E
TRANS NPN 160V 1.5A HRT/TO-220FP
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- HRT
- Seri / Aile Numarası
- 2SD2033
2SD2033AT114E Hakkında
2SD2033AT114E, ROHM Semiconductor tarafından üretilen NPN tipi bipolar junction transistördür (BJT). 160V maksimum collector-emitter gerilimi ve 1.5A maksimum collector akımı ile orta güç uygulamalarında kullanılmaya uygundur. 1.8W maksimum güç dağıtım kapasitesi ile anahtarlama ve amplifikasyon devrelerinde çalışır. 100mA ve 5V koşullarında 100 minimum DC akım kazancı (hFE) sağlar. 80MHz transition frekansı ile hızlı anahtarlama işlemlerine izin verir. HRT paket tipinde Through Hole montajı ile standart PCB uygulamalarına entegre edilir. Endüstriyel kontrol, güç kaynakları ve motor sürücü devrelerinde yaygın olarak kullanılır. Cihaz şu anda Obsolete (üretimi durdurulmuş) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1.5 A |
| Current - Collector Cutoff (Max) | 1µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 100mA, 5V |
| Frequency - Transition | 80MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | HRT |
| Part Status | Obsolete |
| Power - Max | 1.8 W |
| Supplier Device Package | HRT |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 2V @ 100mA, 1A |
| Voltage - Collector Emitter Breakdown (Max) | 160 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
