Transistörler - Bipolar (BJT) - Tekil

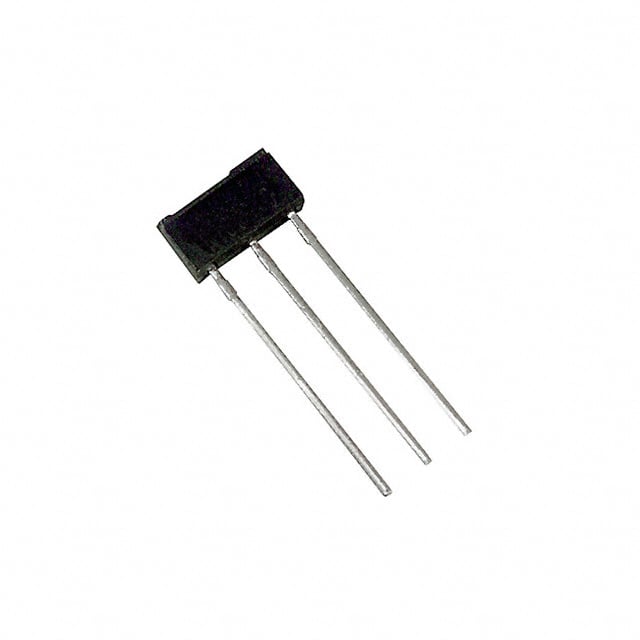

2SD19960TA
TRANS NPN 20V 0.5A MT-1
2SD19960TA Hakkında
2SD19960TA, Panasonic tarafından üretilen NPN tipi bipolar junction transistördür (BJT). MT-1 paketinde sunulan bu tekil transistör, 20V Vce(br) maksimum voltaj ile 500mA kollektor akımı kapasitesine sahiptir. 200MHz transition frequency ile orta hızlı anahtarlama uygulamalarına uygun bir bileşendir. 400mV Vce saturation voltajı ve 400 minimum DC current gain (hFE) değerleri, güvenilir amplifikasyon ve anahtarlama performansı sağlar. 150°C maksimum junction sıcaklığında 600mW güç disipasyon kapasitesi ile, düşük güç tüketimli analog ve dijital devre tasarımlarında kullanılmaya uygun bir komponenttir. Through-hole montaj türü, geleneksel PCB uygulamalarına entegrasyon kolaylığı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500 mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 400 @ 500mA, 2V |
| Frequency - Transition | 200MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 3-SIP |
| Part Status | Obsolete |
| Power - Max | 600 mW |
| Supplier Device Package | MT-1-A1 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 400mV @ 20mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 20 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
