Transistörler - Bipolar (BJT) - Tekil

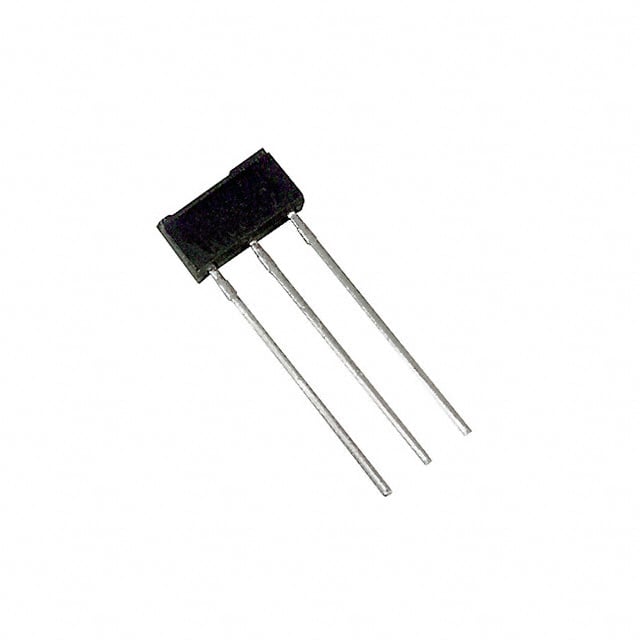

2SD19960SA
TRANS NPN 20V 0.5A MT-1
2SD19960SA Hakkında
2SD19960SA, Panasonic tarafından üretilen NPN tipi bipolar junction transistördür. MT-1 paketinde sunulan bu tekil transistör, maksimum 20V kolektor-emiter geriliminde ve 500mA kollektör akımında çalışabilir. 600mW güç dissipasyonu kapasitesine sahiptir. 300 minimum DC akım kazancı (hFE) ile düşük sinyallerin amplifikasyonu ve anahtarlama uygulamalarında kullanılır. 200MHz geçiş frekansı, orta hızlı anahtarlama devreleri için uygun kıldığından, genel amaçlı preamplifier, RF amplifier ve logic seviye anahtarlaması uygulamalarında tercih edilebilir. Through-hole montaj tipi nedeniyle geleneksel PCB tasarımlarına entegre edilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500 mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 300 @ 500mA, 2V |
| Frequency - Transition | 200MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 3-SIP |
| Part Status | Obsolete |
| Power - Max | 600 mW |
| Supplier Device Package | MT-1-A1 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 400mV @ 20mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 20 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
