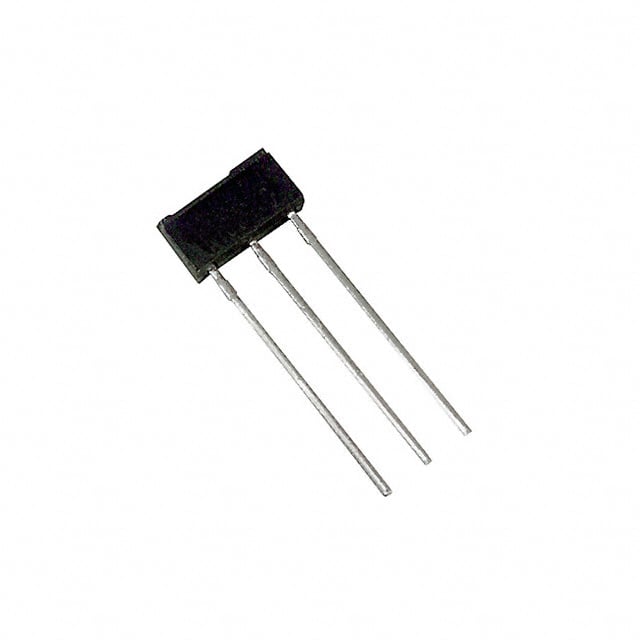

2SD19960RA
TRANS NPN 20V 0.5A MT-1
2SD19960RA Hakkında
2SD19960RA, Panasonic tarafından üretilen NPN bipolar junction transistör (BJT) olup, düşük güçlü anahtarlama ve amplifikasyon uygulamalarında kullanılır. MT-1 paketinde sunulan bu bileşen, maksimum 20V Vce breakdown voltajı ve 500mA kolektör akımı ile çalışır. 600mW maksimum güç yayma kapasitesi sayesinde küçük sinyal işleme, lojik seviye kontrolü ve ses frekansı amplifikasyon devrelerinde yer alır. 200MHz transition frekansı ile orta hız uygulamalarında kullanılabilir. Vce saturation voltajı 400mV (500mA, 20mA tabanında) olup, 200'ün minimum hFE değeri ile güvenilir amplifikasyon sağlar. Through hole montajı sayesinde geleneksel PCB tasarımlarına uyumludur. Bileşen şu anda üretilmemektedir (Obsolete status).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500 mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 200 @ 500mA, 2V |
| Frequency - Transition | 200MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 3-SIP |
| Part Status | Obsolete |
| Power - Max | 600 mW |
| Supplier Device Package | MT-1-A1 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 400mV @ 20mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 20 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
