Transistörler - Bipolar (BJT) - Tekil

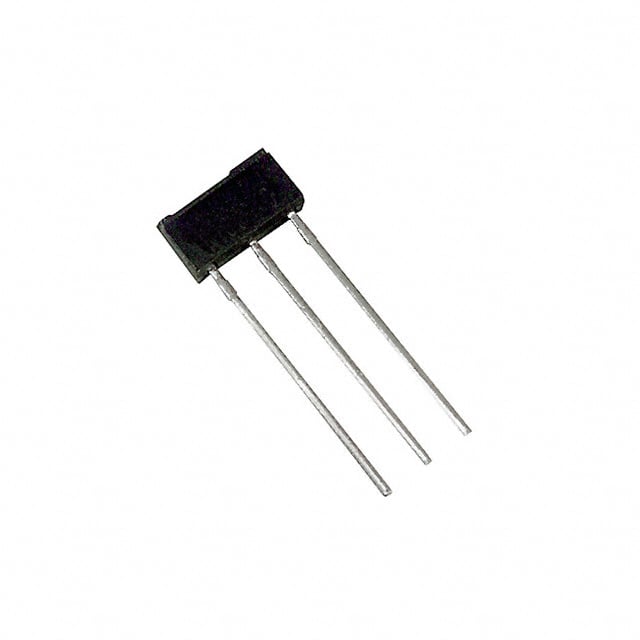

2SD1992A0A
TRANS NPN 50V 0.5A MT-1
2SD1992A0A Hakkında
2SD1992A0A, Panasonic tarafından üretilen NPN bipolar junction transistör (BJT) olup, MT-1 pakette sunulmaktadır. 50V collector-emitter breakdown voltajı ve maksimum 500mA collector akımı ile orta güç uygulamalarında kullanılmaya uygundur. 200MHz transition frequency ile hızlı anahtarlama işlemleri gerçekleştirebilir. 600mW maksimum güç dağılımı kapasitesi ile küçük sinyal amplifikasyonu, anahtarlama devreler ve genel amaçlı elektronik tasarımlarında tercih edilen bir komponenttir. 150°C'ye kadar çalışma sıcaklığını destekler. Düşük 85 (minimum) hFE değeri ile kontrollü kazanç karakteristiği sunar. Ancak bu komponent artık üretilmemektedir (obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500 mA |
| Current - Collector Cutoff (Max) | 1µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 85 @ 10mA, 10V |
| Frequency - Transition | 200MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 3-SIP |
| Part Status | Obsolete |
| Power - Max | 600 mW |
| Supplier Device Package | MT-1-A1 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 600mV @ 30mA, 300mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
