Transistörler - Bipolar (BJT) - Tekil

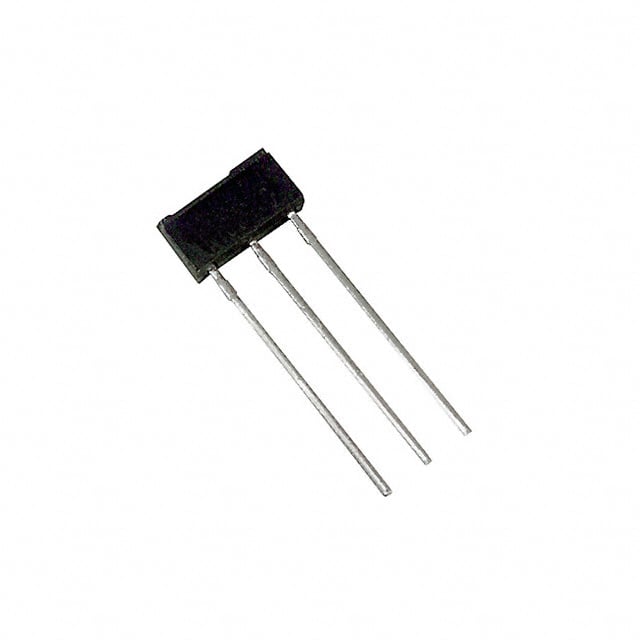

2SD1991ARA
TRANS NPN 50V 0.1A MT-1
2SD1991ARA Hakkında
2SD1991ARA, Panasonic tarafından üretilen NPN bipolar junction transistördür (BJT). MT-1 paketinde sunulan bu transistör, 50V kollektör-emitör kırılma voltajı ve 100mA maksimum kollektör akımı ile düşük güç uygulamalarında kullanılmak üzere tasarlanmıştır. 210 minimum DC akım kazancı (hFE) ve 150MHz geçiş frekansı ile orta hızlı anahtarlama işlemlerine uygundur. 400mW maksimum güç derecelendirmesi ile bu bileşen, sinyal amplifikasyonu, anahtarlama devrelerinde ve genel amaçlı analog uygulamalarında yer bulmuştur. Through-hole monte tipi ile eski nesil ve prototip tasarımlarında yaygın olarak kullanılmıştır. Bileşen şu anda üretilmemektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 1µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 210 @ 2mA, 10V |
| Frequency - Transition | 150MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 3-SIP |
| Part Status | Obsolete |
| Power - Max | 400 mW |
| Supplier Device Package | MT-1-A1 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 10mA, 100mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
