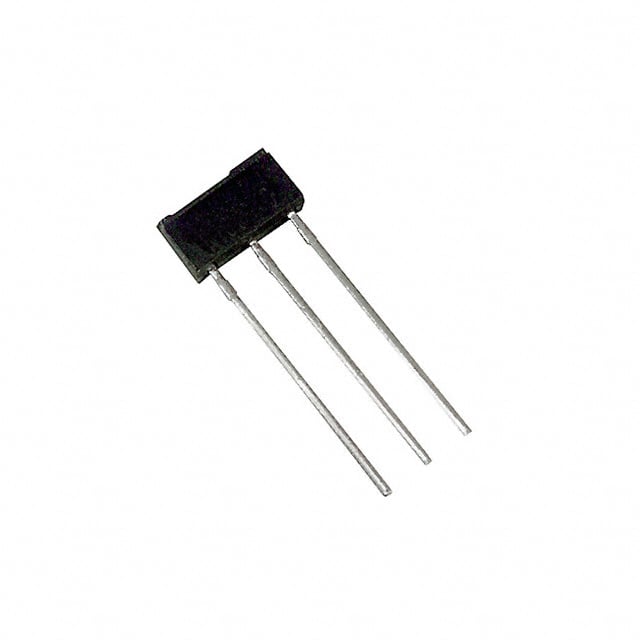

2SD1991A0A
TRANS NPN 50V 0.1A MT-1
2SD1991A0A Hakkında
Panasonic 2SD1991A0A, MT-1 paketinde sunulan NPN tipi bipolar (BJT) transistördür. Maksimum 50V collector-emitter voltajı ve 100mA collector akımı ile düşük güç uygulamaları için tasarlanmıştır. 150MHz transition frequency ile orta hız anahtarlama devrelerinde kullanılabilir. 400mW maksimum güç derecelendirmesi ile sınırlı enerji yönetimi gerektiren elektronik sistemlerde tercih edilir. 160 (minimum) DC current gain ile zayıf sinyallerin güçlendirilmesinde uygun özelliklere sahiptir. Through-hole montaj tipi ile geleneksel PCB tasarımlarında kullanım için uygundur. Maksimum işletme sıcaklığı 150°C olarak belirtilmiştir. Küçük sinyal amplifikasyonu, anahtarlama ve lojik devrelerinde uygulanabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 1µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 160 @ 2mA, 10V |
| Frequency - Transition | 150MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 3-SIP |
| Part Status | Obsolete |
| Power - Max | 400 mW |
| Supplier Device Package | MT-1-A1 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 10mA, 100mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
