Transistörler - Bipolar (BJT) - Tekil

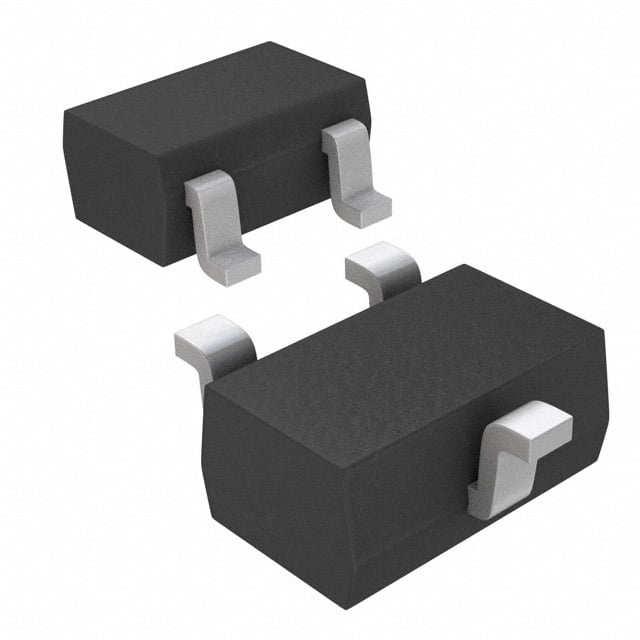

2SD1979GSL
TRANS NPN 20V 0.3A SMINI-3
2SD1979GSL Hakkında
2SD1979GSL, Panasonic tarafından üretilen SC-85 (SMini-3) paketinde gelen NPN bipolar junction transistördür. 20V kollektör-emitter gerilim ve 300mA maksimum kollektör akımı kapasitesi ile düşük güç uygulamalarında kullanılmaya uygun tasarlanmıştır. 80MHz transition frequency ile hızlı anahtarlama işlemlerine yanıt verebilir. 150mW maksimum güç yayma kapasitesi ile ses amplifikasyon, sinyal amplifikasyon ve anahtarlama devreleri gibi uygulamalarda kullanılabilir. 500 (minimum) DC akım kazancı ve 100mV saturasyon gerilimi ile verimlii işletme sağlar. Surface mount montaj tipi ile yoğun entegre devrelere uygun olup, 150°C çalışma sıcaklığına kadar güvenilir performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 300 mA |
| Current - Collector Cutoff (Max) | 1µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 500 @ 4mA, 2V |
| Frequency - Transition | 80MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SC-85 |
| Part Status | Obsolete |
| Power - Max | 150 mW |
| Supplier Device Package | SMini3-F2 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 100mV @ 3mA, 30mA |
| Voltage - Collector Emitter Breakdown (Max) | 20 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
