Transistörler - Bipolar (BJT) - Tekil

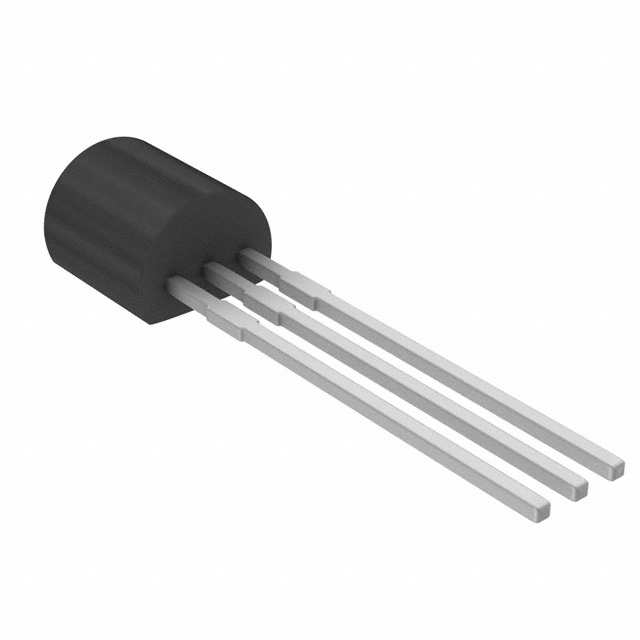

2SD1835T-AA
TRANS NPN 50V 2A NP
2SD1835T-AA Hakkında
2SD1835T-AA, onsemi tarafından üretilen NPN tipi bipolar junction transistördür (BJT). 50V kollektör-emitter kırılma voltajı ve 2A maksimum kollektör akımı ile genel amaçlı anahtarlama ve amplifikasyon uygulamalarında kullanılır. 150MHz transition frequency ile orta hızlı işlemlere uygun bir transistördür. 750mW maksimum güç dağıtımı kapasitesi bulunmaktadır. TO-92-3 paket türünde dönem kontakları ile basit uygulamalar, ses frekansı amplifikatörleri, anahtarlama devreleri ve sürücü devrelerinde tercih edilmiştir. 100@100mA,2V DC akım kazancı ile istikrarlı bir çalışma karakteristiği sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 2 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 100mA, 2V |
| Frequency - Transition | 150MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-226-3, TO-92-3 (TO-226AA) |
| Part Status | Obsolete |
| Power - Max | 750 mW |
| Supplier Device Package | 3-NP |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 400mV @ 50mA, 1A |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
